Este producto ya no está disponible. Contacte con nuestra asistencia de ventas con el formulario de solicitud. Gracias
Especificaciones
Ilustraciones técnicas

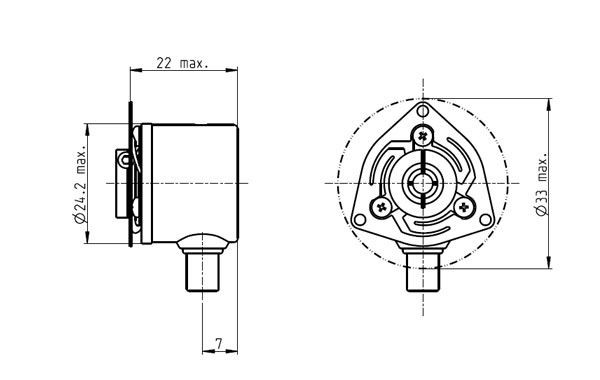

- Dibujo de dimensiones
Information: Drawings are not in scale.
| Tipo | |
| Número de pulsos por vuelta | 5000 |
| Número de canales | 3 |
| Line Driver | DS26C31T |
| Máx. longitud de la carcasa | 22 mm |
| Max. velocidad eléctrica | 2400 rpm |
| Máx. velocidad | 12000 rpm |
| Datos técnicos | |
| Tensión de alimentación Vcc | 4.5...5.5 V |
| Señal de salida | EIA RS 422 |
| Señal de salida | Incremental |
| Lógica de driver de salida | Differential, EIA RS 422 |
| Corriente por canal | -30...30 mA |
| Tiempo del flanco de subida | 10 ns |
| Condición de medición del tiempo del flanco de subida | CL=25pF, RL=1kOhm, T=25°C |
| Tiempo del flanco de bajada | 10 ns |
| Condición de medición del tiempo del flanco de bajada | Cl=25pF,RL=1kOhm, T=25°C |
| Sentido de giro | A before B CW |
| Posición canal índex | A low & B low |
| Canal índex sincronizado con AB | Yes |
| Corriente típica | 60 mA |
| Máx. momento de inercia del disco del encoder | 1 gcm² |
| Temperatura de funcionamiento | -40...+85 °C |
| Posición de la salida del cable del encoder respecto al montaje del motor | 0 ° |
| Producto | |
| Peso | 60 g |
Descripción
Los encoders maxon 2RMHF destacan por su elevado número de impulsos y la altísima calidad de su señal. El encoder 2RMHF es un encoder de 3 canales con Line Driver conforme a RS422. Hay resoluciones disponibles de hasta 5000 impulsos. Gracias a esta muy alta resolución, el encoder es una elección excelente para una regulación de precisión de velocidad y posición. Los números de impulsos pueden configurarse online.INFORMACIÓN DEL SISTEMA: aunque nuestro sistema lo permite, no se recomienda la combinación del 2RMHF con un reductor. No solicite esta combinación online; en lugar de eso póngase en contacto con su equipo de asistencia de ventas local.
