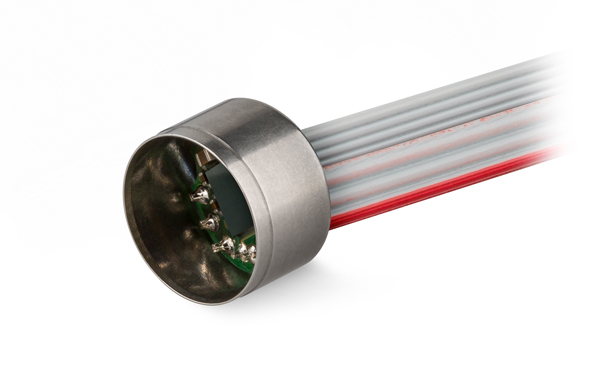

Encoder ENX 8 EASY Absolute, con interfaz SSI y señales de conmutación del motor

Encoder ENX 8 EASY Absolute, con interfaz SSI y señales de conmutación del motor
Tablas de precios Cantidad Precio por unidad
Precios sin IVA, más gastos de envío 1-4 €37,16*
5-19 €28,95*
20-49 €23,58*
de 50 Solicitado (en proceso)

NRND (Not Recommended for New Designs): Estos productos continúan disponibles, pero no se recomiendan para proyectos nuevos. El departamento de ventas le asesorará sobre posibles alternativas.

*Los productos configurables solo pueden añadirse ya configurados al carrito de la compra.
Los precios pueden diferir dependiendo de su configuración individual.

Los sensores solo pueden adquirirse como componentes de una combinación.

Especificaciones

Tipo
Paso por revolución 4096
Resolución 12
Máx. longitud de la carcasa 0 mm
Max. velocidad eléctrica 120000 rpm
Máx. velocidad 80000 rpm
Datos técnicos
Codificación de datos gray symmetric
Frecuencia de reloj mín. 0.04 MHz
Frecuencia de reloj máx. 4 MHz
Timeout 16
Tensión de alimentación Vcc 5.0V ± 10.0%
Señal de salida CMOS
Señal de salida Absoluto SSI + señal de conmutación
Lógica de driver de salida CMOS
Corriente por canal -20...20 mA
Tiempo del flanco de subida 50 ns
Condición de medición del tiempo del flanco de subida CL=25pF, RL=1kOhm
Tiempo del flanco de bajada 50 ns
Condición de medición del tiempo del flanco de bajada CL=25pF, RL=1kOhm
Mín. duración del estado 500 ns
Sentido de giro positive Counting CW
Corriente típica 17 mA
Máx. momento de inercia del disco del encoder 0.0015 gcm²
Temperatura de funcionamiento -20...+100 °C
Posición de la salida del cable del encoder respecto al montaje del motor 0 °
Producto
Peso 5 g

Descripción

El maxon ENX 8 EASY destaca por la alta calidad de su señal y por su alta integración en el motor. Se pueden programar diversos protocolos: diferencial de tres canales, encoder absoluto (SSI o BiSS-C), señales de conmutación. Tiene a su disposición diversos materiales y longitudes de cable. Configúrelo ya online.
