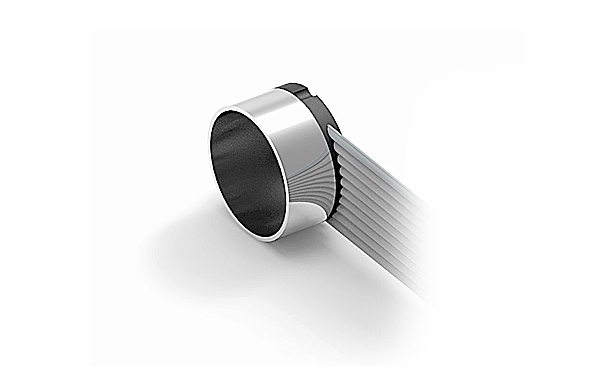

Encoder ENC 16 EASY Absolute, con interfaz SSI

Número de artículo 488782

Encoder ENC 16 EASY Absolute, con interfaz SSI
Tablas de precios Cantidad Precio por unidad
Precios sin IVA, más gastos de envío 1-4 €104,10
5-19 €90,84
20-49 €77,47
de 50 Solicitado (en proceso)

Los sensores solo pueden adquirirse como componentes de una combinación.

Especificaciones

Ilustraciones técnicas

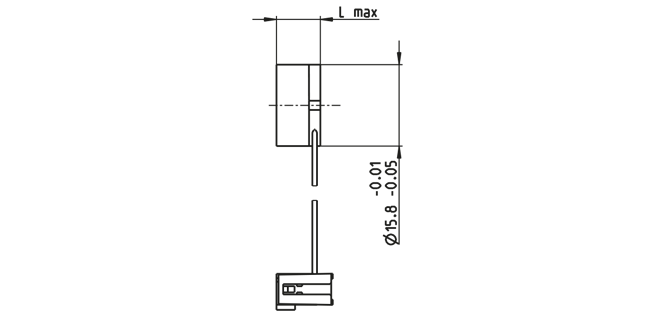

  • Dibujo de dimensiones

Information: Drawings are not in scale.

Tipo
Paso por revolución 4096
Resolución 12
Máx. longitud de la carcasa 8.5 mm
Max. velocidad eléctrica 120000 rpm
Máx. velocidad 25000 rpm
Datos técnicos
Codificación de datos gray symmetric
Frecuencia de reloj mín. 0.04 MHz
Frecuencia de reloj máx. 4 MHz
Timeout 16
Tensión de alimentación Vcc 5.0V ± 10.0%
Señal de salida CMOS
Señal de salida Absoluto SSI
Lógica de driver de salida CMOS
Corriente por canal -20...20 mA
Sentido de giro positive Counting CW
Corriente típica 17 mA
Máx. momento de inercia del disco del encoder 0.1 gcm²
Temperatura de funcionamiento -40...+100 °C
Posición de la salida del cable del encoder respecto al montaje del motor 0 °
Producto
Peso 9 g

Descripción

Los encoders absolutos maxon ENX destacan gracias a su robusta construcción y a la alta calidad de su señal. El ENX EASY Absolute es un encoder absoluto de un solo giro con 4096 pulsos por vuelta para interfaces SSI o BiSS-C. Los protocolos de señal SSI o BiSS-C pueden programarse en fábrica.
