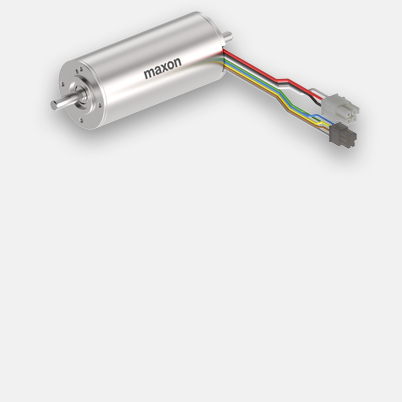

EC-max 40 Ø40 mm, Conmutación electrónica (Brushless), 120 Vatios, con sensores Hall
Número de artículo 283873
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €563,46 |
| 5-19 | €435,36 | |
| 20-49 | €323,89 | |
| de 50 | Solicitado (en proceso) |
Especificaciones
Ilustraciones técnicas

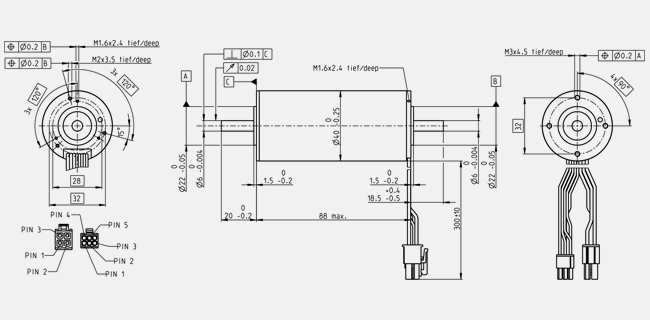

- Dibujo de dimensiones
Information: Drawings are not in scale.
| Valores a tensión nominal | |
| Tensión nominal | 48 V |
| Velocidad en vacío | 3610 rpm |
| Corriente en vacío | 72.7 mA |
| Velocidad nominal | 2670 rpm |
| Par nominal (máx. par en continuo) | 211 mNm |
| Corriente nominal (máx. corriente en continuo) | 1.74 A |
| Par de arranque | 838 mNm |
| Corriente de arranque | 6.68 A |
| Máx. rendimiento | 80 % |
| Datos característicos | |
| Resistencia entre terminales | 7.19 Ω |
| Inductancia en terminales | 1.6 mH |
| Constante de par | 126 mNm/A |
| Constante de velocidad | 76.1 rpm/V |
| Relación velocidad/par | 4.35 rpm/mNm |
| Constante mecánica de tiempo de arranque | 4.61 ms |
| Momento de inercia del rotor | 101 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 3.45 K/W |
| Resistencia térmica bobinado-carcasa | 0.29 K/W |
| Constante de tiempo térmica del bobinado | 4.37 s |
| Constante de tiempo térmica del motor | 1240 s |
| Temperatura ambiente | -40...+100 °C |
| Máx. temperatura de bobinado | +155 °C |
| Datos mecánicos | |
| Tipo de rodamiento/cojinete | Rodamiento de bolas |
| Velocidad límite | 12000 rpm |
| Juego axial | 0 mm, con carga radial < 10 N |
| 0.14 mm, con carga radial > 10 N | |
| Máx. carga axial (dinámica) | 8 N |
| Máx. fuerza axial de montaje a presión (estática) | 211 N |
| (estático, eje apoyado) | 4000 N |
| Máx. carga radial | 80 N, 5 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 1 |
| Número de fases | 3 |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 720 g |
-
Diagrama de área
| Continuous operation range | ||
| Short term operation range | ||
