NRND

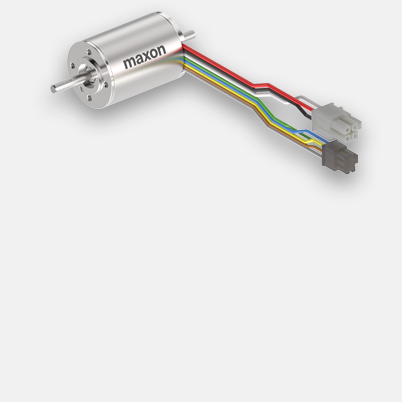

EC-max 30 Ø30 mm, Conmutación electrónica (Brushless), 40 Vatios, con sensores Hall
Número de artículo 272768
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €253,89 |
| 5-19 | €196,20 | |
| 20-49 | €146,00 | |
| de 50 | Solicitado (en proceso) |
NRND (Not Recommended for New Designs): Estos productos continúan disponibles, pero no se recomiendan para proyectos nuevos. El departamento de ventas le asesorará sobre posibles alternativas.
Especificaciones
Ilustraciones técnicas

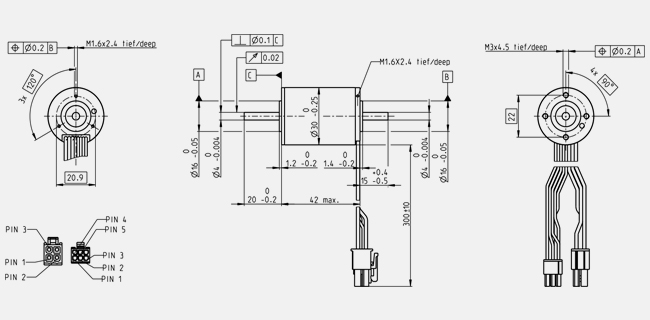

- Dibujo de dimensiones
Information: Drawings are not in scale.
| Valores a tensión nominal | |
| Tensión nominal | 24 V |
| Velocidad en vacío | 9250 rpm |
| Corriente en vacío | 151 mA |
| Velocidad nominal | 7220 rpm |
| Par nominal (máx. par en continuo) | 33.8 mNm |
| Corriente nominal (máx. corriente en continuo) | 1.49 A |
| Par de arranque | 160 mNm |
| Corriente de arranque | 6.57 A |
| Máx. rendimiento | 75 % |
| Datos característicos | |
| Resistencia entre terminales | 3.65 Ω |
| Inductancia en terminales | 0.31 mH |
| Constante de par | 24.3 mNm/A |
| Constante de velocidad | 393 rpm/V |
| Relación velocidad/par | 59.1 rpm/mNm |
| Constante mecánica de tiempo de arranque | 6.81 ms |
| Momento de inercia del rotor | 11 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 8.6 K/W |
| Resistencia térmica bobinado-carcasa | 1 K/W |
| Constante de tiempo térmica del bobinado | 3.14 s |
| Constante de tiempo térmica del motor | 777 s |
| Temperatura ambiente | -40...+100 °C |
| Máx. temperatura de bobinado | +155 °C |
| Datos mecánicos | |
| Tipo de rodamiento/cojinete | Rodamiento de bolas |
| Velocidad límite | 15000 rpm |
| Juego axial | 0 mm, con carga radial < 6 N |
| 0.14 mm, con carga radial > 6 N | |
| Máx. carga axial (dinámica) | 5 N |
| Máx. fuerza axial de montaje a presión (estática) | 98 N |
| (estático, eje apoyado) | 2000 N |
| Máx. carga radial | 25 N, 5 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 1 |
| Número de fases | 3 |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 195 g |
-
Diagrama de área
| Continuous operation range | ||
| Short term operation range | ||
