Detalles

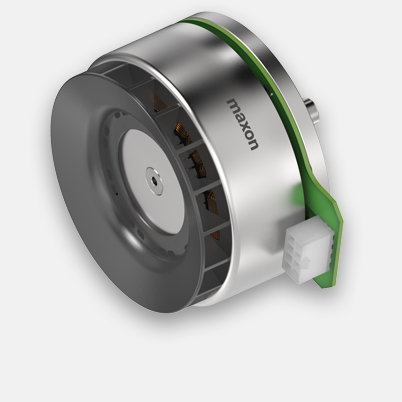

EC 90 flat Ø90 mm, brushless, 600 W, con sensores Hall | con ventilador
Número de artículo 597974
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €298,31 |
| 5-19 | €250,31 | |
| 20-49 | €216,84 | |
| de 50 | Solicitado (en proceso) |
Especificaciones
Ilustraciones técnicas

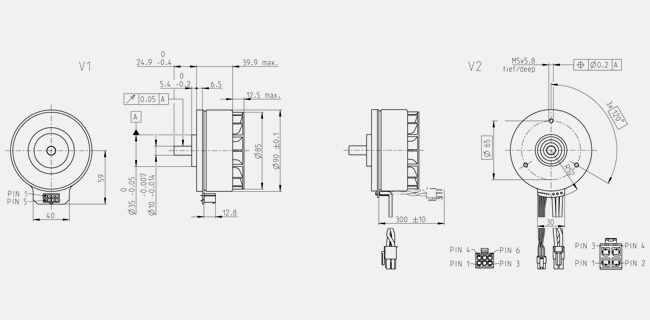

- Dibujo de dimensiones
| Valores a tensión nominal | |
| Tensión nominal | 30 V |
| Velocidad en vacío | 2080 rpm |
| Corriente en vacío | 493 mA |
| Velocidad nominal | 1620 rpm |
| Par nominal (máx. par en continuo) | 1560 mNm |
| Corriente nominal (máx. corriente en continuo) | 10.5 A |
| Par de arranque | 9950 mNm |
| Corriente de arranque | 107 A |
| Máx. rendimiento | 87 % |
| Datos característicos | |
| Resistencia entre terminales | 0.28 Ω |
| Inductancia en terminales | 0.369 mH |
| Constante de par | 136 mNm/A |
| Constante de velocidad | 70.2 rpm/V |
| Relación velocidad/par | 0.144 rpm/mNm |
| Constante mecánica de tiempo de arranque | 7.72 ms |
| Momento de inercia del rotor | 5100 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 0.867 K/W |
| Resistencia térmica bobinado-carcasa | 0.848 K/W |
| Constante de tiempo térmica del bobinado | 26.5 s |
| Constante de tiempo térmica del motor | 129 s |
| Temperatura ambiente | -40...+100 °C |
| Máx. temperatura de bobinado | +125 °C |
| Datos mecánicos | |
| Tipo de rodamiento/cojinete | Rodamiento de bolas |
| Velocidad límite | 5000 rpm |
| Juego axial | 0.14 mm, con carga radial < 58 N |
| 0.14 mm, con carga radial > 58 N | |
| Máx. carga axial (dinámica) | 34 N |
| Máx. fuerza axial de montaje a presión (estática) | 440 N |
| (estático, eje apoyado) | 8000 N |
| Máx. carga radial | 130 N, 10 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 11 |
| Número de fases | 3 |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 988 g |
Descripción
Gracias a su construcción plana, los motores planos EC brushless son perfectos para muchas aplicaciones. Su minucioso y sencillo diseño hace posible una fabricación en gran medida automática, lo que revierte en un precio económico.El rodete del ventilador favorece la refrigeración activa durante el funcionamiento, lo que permite alcanzar pares en continuo muy elevados.
