Detalles

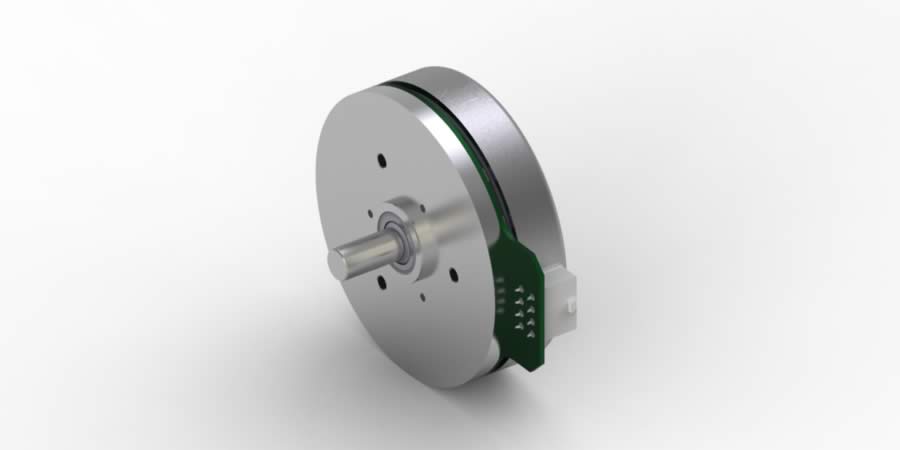

EC 90 flat Ø90 mm, Conmutación electrónica (Brushless), 90 Vatios, con sensores Hall
Número de artículo 244879
Este producto ya no está disponible. Contacte con nuestra asistencia de ventas con el formulario de solicitud. Gracias
Especificaciones
Ilustraciones técnicas

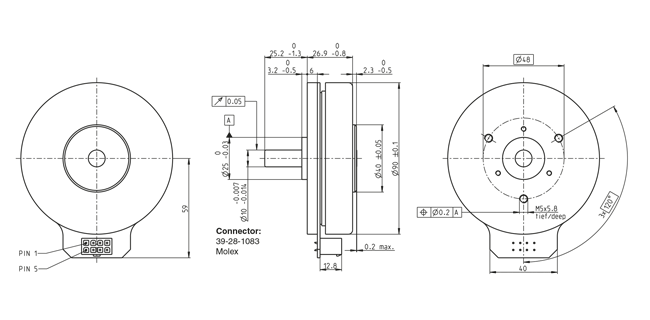

- Dibujo de dimensiones
Information: Drawings are not in scale.
| Valores a tensión nominal | |
| Tensión nominal | 48 V |
| Velocidad en vacío | 2080 rpm |
| Corriente en vacío | 134 mA |
| Velocidad nominal | 1610 rpm |
| Par nominal (máx. par en continuo) | 533 mNm |
| Corriente nominal (máx. corriente en continuo) | 2.27 A |
| Par de arranque | 4570 mNm |
| Corriente de arranque | 21.1 A |
| Máx. rendimiento | 85 % |
| Datos característicos | |
| Resistencia entre terminales | 2.28 Ω |
| Inductancia en terminales | 2.5 mH |
| Constante de par | 217 mNm/A |
| Constante de velocidad | 44 rpm/V |
| Relación velocidad/par | 0.462 rpm/mNm |
| Constante mecánica de tiempo de arranque | 14.8 ms |
| Momento de inercia del rotor | 3060 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 1.91 K/W |
| Resistencia térmica bobinado-carcasa | 2.6 K/W |
| Constante de tiempo térmica del bobinado | 46 s |
| Constante de tiempo térmica del motor | 283 s |
| Temperatura ambiente | -40...+100 °C |
| Máx. temperatura de bobinado | +125 °C |
| Datos mecánicos | |
| Tipo de rodamiento/cojinete | Rodamiento de bolas |
| Velocidad límite | 5000 rpm |
| Juego axial | {0} {1}, con carga radial {2} {3} {4} |
| 0.14 mm, con carga radial > 15 N | |
| Máx. carga axial (dinámica) | 12 N |
| Máx. fuerza axial de montaje a presión (estática) | 183 N |
| (estático, eje apoyado) | 8000 N |
| Máx. carga radial | 68 N, 5 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 12 |
| Número de fases | 3 |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 600 g |
