Detalles
NRND

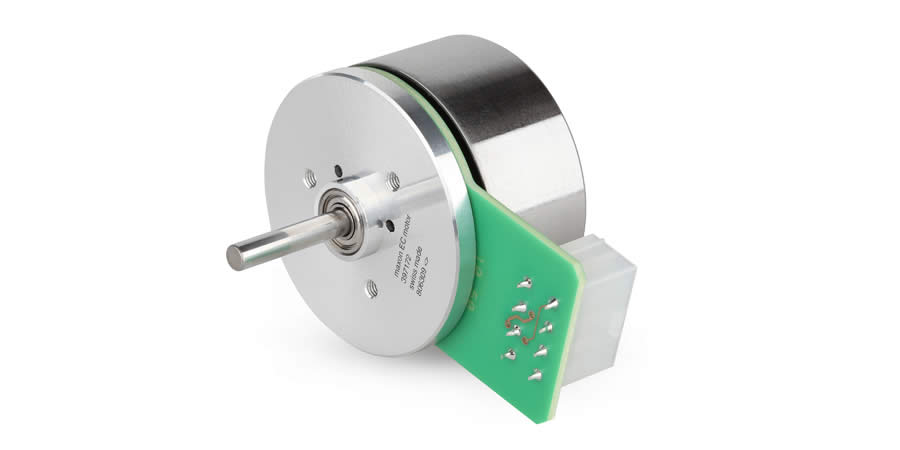

EC 45 flat Ø42.8 mm, Conmutación electrónica (Brushless), 70 Vatios, con sensores Hall
Número de artículo 397172
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €159,15 |
| 5-19 | €140,42 | |
| 20-49 | €118,42 | |
| de 50 | Solicitado (en proceso) |
NRND (Not Recommended for New Designs): Estos productos continúan disponibles, pero no se recomiendan para proyectos nuevos. El departamento de ventas le asesorará sobre posibles alternativas.
Especificaciones
Ilustraciones técnicas

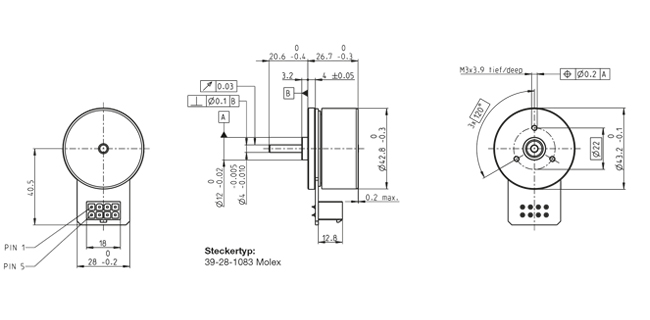

- Dibujo de dimensiones
Information: Drawings are not in scale.
| Valores a tensión nominal | |
| Tensión nominal | 24 V |
| Velocidad en vacío | 6110 rpm |
| Corriente en vacío | 234 mA |
| Velocidad nominal | 4860 rpm |
| Par nominal (máx. par en continuo) | 128 mNm |
| Corriente nominal (máx. corriente en continuo) | 3.21 A |
| Par de arranque | 1460 mNm |
| Corriente de arranque | 39.5 A |
| Máx. rendimiento | 85 % |
| Datos característicos | |
| Resistencia entre terminales | 0.608 Ω |
| Inductancia en terminales | 0.463 mH |
| Constante de par | 36.9 mNm/A |
| Constante de velocidad | 259 rpm/V |
| Relación velocidad/par | 4.26 rpm/mNm |
| Constante mecánica de tiempo de arranque | 8.07 ms |
| Momento de inercia del rotor | 181 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 3.56 K/W |
| Resistencia térmica bobinado-carcasa | 4.1 K/W |
| Constante de tiempo térmica del bobinado | 29.6 s |
| Constante de tiempo térmica del motor | 178 s |
| Temperatura ambiente | -40...+100 °C |
| Máx. temperatura de bobinado | +125 °C |
| Datos mecánicos | |
| Tipo de rodamiento/cojinete | Rodamiento de bolas |
| Velocidad límite | 10000 rpm |
| Juego axial | {0} {1}, con carga radial {2} {3} {4} |
| 0.14 mm, con carga radial > 4 N | |
| Máx. carga axial (dinámica) | 3.8 N |
| Máx. fuerza axial de montaje a presión (estática) | 50 N |
| (estático, eje apoyado) | 1000 N |
| Máx. carga radial | 21 N, 5 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 8 |
| Número de fases | 3 |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 141 g |
