Detalles
NRND

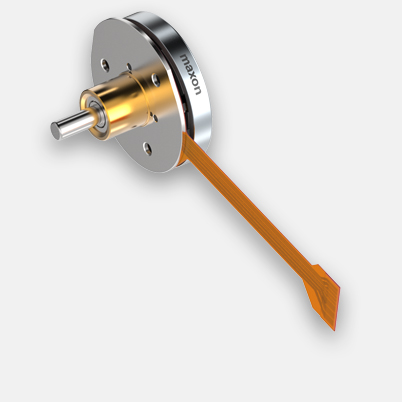

EC 32 flat Ø32 mm, Conmutación electrónica (Brushless), 6 Vatios, con sensores Hall
Número de artículo 339261
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €80,52 |
| 5-19 | €71,05 | |
| 20-49 | €60,00 | |
| de 50 | Solicitado (en proceso) |
NRND (Not Recommended for New Designs): Estos productos continúan disponibles, pero no se recomiendan para proyectos nuevos. El departamento de ventas le asesorará sobre posibles alternativas.
Especificaciones
Ilustraciones técnicas

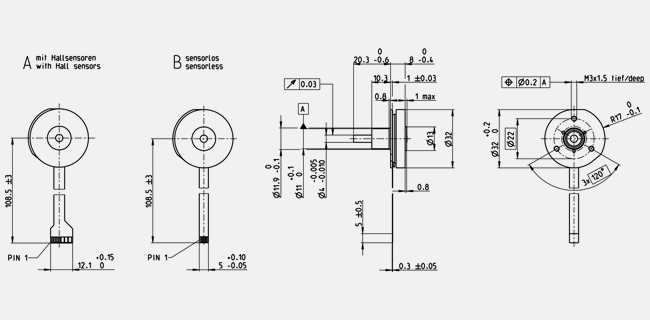

- Dibujo de dimensiones
Information: Drawings are not in scale.
| Valores a tensión nominal | |
| Tensión nominal | 24 V |
| Velocidad en vacío | 9300 rpm |
| Corriente en vacío | 46.2 mA |
| Velocidad nominal | 4450 rpm |
| Par nominal (máx. par en continuo) | 9.2 mNm |
| Corriente nominal (máx. corriente en continuo) | 0.394 A |
| Par de arranque | 22.1 mNm |
| Corriente de arranque | 0.962 A |
| Máx. rendimiento | 61 % |
| Datos característicos | |
| Resistencia entre terminales | 25 Ω |
| Inductancia en terminales | 6.19 mH |
| Constante de par | 23 mNm/A |
| Constante de velocidad | 416 rpm/V |
| Relación velocidad/par | 452 rpm/mNm |
| Constante mecánica de tiempo de arranque | 65.8 ms |
| Momento de inercia del rotor | 13.9 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 7.7 K/W |
| Resistencia térmica bobinado-carcasa | 6.12 K/W |
| Constante de tiempo térmica del bobinado | 3.82 s |
| Constante de tiempo térmica del motor | 20.6 s |
| Temperatura ambiente | -40...+100 °C |
| Máx. temperatura de bobinado | +125 °C |
| Datos mecánicos | |
| Tipo de rodamiento/cojinete | Rodamiento de bolas |
| Velocidad límite | 12000 rpm |
| Juego axial | 0 mm, con carga radial < 5 N |
| 0.6 mm, con carga radial > 5 N | |
| Máx. carga axial (dinámica) | 4.8 N |
| Máx. fuerza axial de montaje a presión (estática) | 45 N |
| (estático, eje apoyado) | 1000 N |
| Máx. carga radial | 10.5 N, 15 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 4 |
| Número de fases | 3 |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 32 g |
