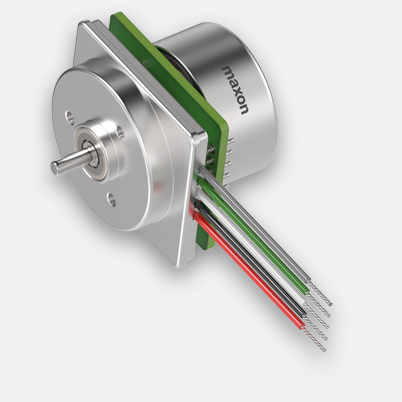

EC 20 flat Ø20 mm, Conmutación electrónica (Brushless), 5 Vatios, con electrónica integrada, sin tapa | Control de velocidad 1-Q

Número de artículo 350805

EC 20 flat Ø20 mm, Conmutación electrónica (Brushless), 5 Vatios, con electrónica integrada, sin tapa

Este producto va a dejar de ser fabricado. La sección de ventas le informará con gusto sobre la última posibilidad de pedirlo y sobre alternativas.

Especificaciones

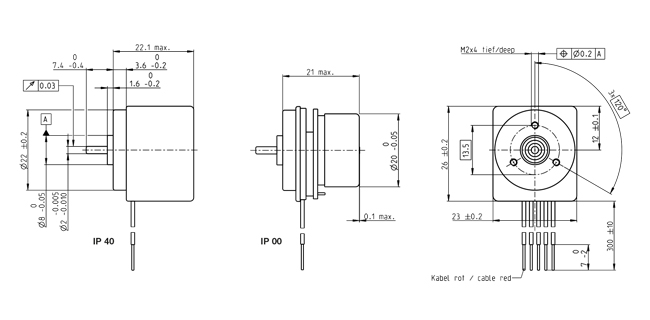

Ilustraciones técnicas

Information: Drawings are not in scale.

Valores a tensión nominal
Tensión nominal 24 V
Velocidad en vacío 6000 rpm
Corriente en vacío 32.2 mA
Velocidad nominal 6000 rpm
Par nominal (máx. par en continuo) 7.31 mNm
Corriente nominal (máx. corriente en continuo) 0.313 A
Par de arranque 13.2 mNm
Corriente de arranque 0.73 A
Máx. rendimiento 62 %
Datos característicos
Modo de regulación Velocidad de giro
Resistencia entre terminales 7.48 Ω
Inductancia en terminales 2.62 mH
Constante de par 18.1 mNm/A
Constante de velocidad 527 rpm/V
Relación velocidad/par 218 rpm/mNm
Constante mecánica de tiempo de arranque 11.6 ms
Momento de inercia del rotor 5.1 gcm²
Entrada de valor de consigna para velocidad =Vcc
Escalado de la entrada del valor de consigna para velocidad 250 rpm/V
Rango de velocidades de giro 2500..7000
Datos térmicos
Resistencia térmica carcasa-ambiente 10.6 K/W
Resistencia térmica bobinado-carcasa 5.32 K/W
Constante de tiempo térmica del bobinado 1.84 s
Constante de tiempo térmica del motor 17.6 s
Temperatura ambiente -40...+85 °C
Máx. temperatura de bobinado +125 °C
Datos mecánicos
Tipo de rodamiento/cojinete Rodamiento de bolas
Velocidad límite 7000 rpm
Juego axial 0 mm, con carga radial < 2 N
0.14 mm, con carga radial > 2 N
Máx. carga axial (dinámica) 1.8 N
Máx. fuerza axial de montaje a presión (estática) 26 N
(estático, eje apoyado) 200 N
Máx. carga radial 12 N, 5 mm desde la brida
Más especificaciones
Número de pares de polos 4
Número de fases 3
Número de ciclos de esterilización 0
Producto
Peso 37 g

Descripción

Gracias a su construcción plana, los motores planos EC sin escobillas son perfectos para muchas aplicaciones. Su minucioso y sencillo diseño hace posible una fabricación en gran medida automática, lo que revierte en un precio económico.
