Mucho más que combinar. Configure su motor a su medida.

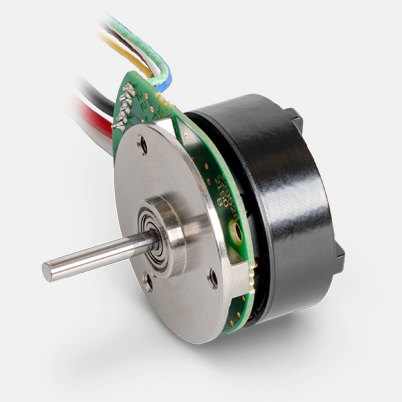

ECX FLAT 22 L, Ø22 mm, brushless, con sensores Hall | Alto par
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €188,20* |
| 5-19 | €147,47* | |
| 20-49 | €115,47* | |
| de 50 | Solicitado (en proceso) |
Especificaciones
| Valores a tensión nominal | |
| Tensión nominal | 36 V |
| Velocidad en vacío | 11100 rpm |
| Corriente en vacío | 45.5 mA |
| Velocidad nominal | 8520 rpm |
| Par nominal (máx. par en continuo) | 28 mNm |
| Corriente nominal (máx. corriente en continuo) | 0.885 A |
| Par de arranque | 126 mNm |
| Corriente de arranque | 5.67 A |
| Máx. rendimiento | 83 % |
| Datos característicos | |
| Resistencia entre terminales | 6.34 Ω |
| Inductancia en terminales | 1.16 mH |
| Constante de par | 30.6 mNm/A |
| Constante de velocidad | 313 rpm/V |
| Relación velocidad/par | 64.9 rpm/mNm |
| Constante mecánica de tiempo de arranque | 4.64 ms |
| Momento de inercia del rotor | 6.82 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 7.4 K/W |
| Resistencia térmica bobinado-carcasa | 6.52 K/W |
| Constante de tiempo térmica del bobinado | 0.578 s |
| Constante de tiempo térmica del motor | 17.7 s |
| Temperatura ambiente | -40...+100 °C |
| Máx. temperatura de bobinado | +155 °C |
| Datos mecánicos | |
| Velocidad límite | 15000 rpm |
| Juego axial | 0 mm, con carga radial < 1.5 N |
| 0.14 mm, con carga radial > 1.5 N | |
| Juego radial | 0 mm |
| Máx. carga axial (dinámica) | 1.8 N |
| Máx. fuerza axial de montaje a presión (estática) | 26 N |
| (estático, eje apoyado) | 200 N |
| Máx. carga radial | 3.5 N, 5 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 6 |
| Número de fases | 3 |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 32 g |
-
Diagrama de área
| Continuous operation range | ||
| Short term operation range | ||
