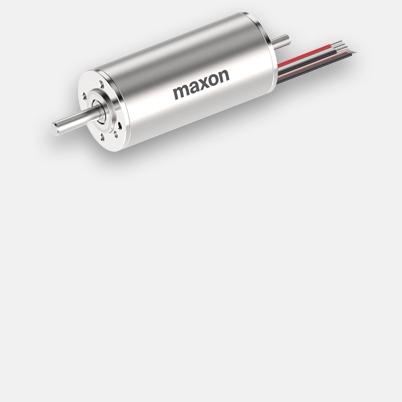

EC-4pole 30 ∅30 mm, Conmutación electrónica (Brushless), 200 Vatios | High Power
Número de artículo 305013
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €903,66 |
| 5-19 | €766,92 | |
| 20-49 | €621,24 | |
| de 50 | Solicitado (en proceso) |
Especificaciones
Ilustraciones técnicas

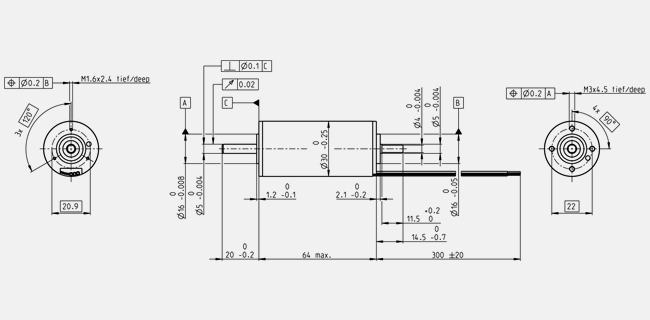

- Dibujo de dimensiones
Information: Drawings are not in scale.
| Valores a tensión nominal | |
| Tensión nominal | 24 V |
| Velocidad en vacío | 16700 rpm |
| Corriente en vacío | 723 mA |
| Velocidad nominal | 16100 rpm |
| Par nominal (máx. par en continuo) | 95.6 mNm |
| Corriente nominal (máx. corriente en continuo) | 7.61 A |
| Par de arranque | 3240 mNm |
| Corriente de arranque | 236 A |
| Máx. rendimiento | 90 % |
| Datos característicos | |
| Resistencia entre terminales | 0.102 Ω |
| Inductancia en terminales | 0.0163 mH |
| Constante de par | 13.7 mNm/A |
| Constante de velocidad | 697 rpm/V |
| Relación velocidad/par | 5.17 rpm/mNm |
| Constante mecánica de tiempo de arranque | 1.8 ms |
| Momento de inercia del rotor | 33.3 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 7.4 K/W |
| Resistencia térmica bobinado-carcasa | 0.209 K/W |
| Constante de tiempo térmica del bobinado | 2.11 s |
| Constante de tiempo térmica del motor | 1180 s |
| Temperatura ambiente | -20...+100 °C |
| Máx. temperatura de bobinado | +155 °C |
| Datos mecánicos | |
| Tipo de rodamiento/cojinete | Rodamiento de bolas |
| Velocidad límite | 25000 rpm |
| Juego axial | 0 mm, con carga radial < 4 N |
| 0.14 mm, con carga radial > 4 N | |
| Máx. carga axial (dinámica) | 5.5 N |
| Máx. fuerza axial de montaje a presión (estática) | 73 N |
| (estático, eje apoyado) | 1300 N |
| Máx. carga radial | 25 N, 5 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 2 |
| Número de fases | 3 |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 300 g |
