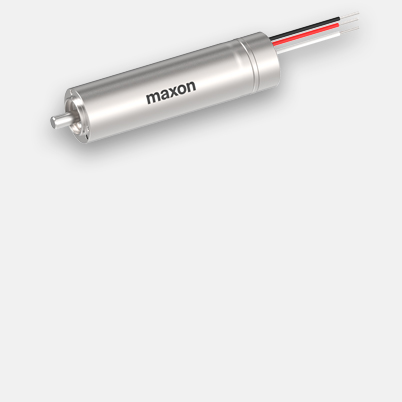

ECX SPEED 13L Ø13 mm, brushless, sin sensores | High Power
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €275,47* |
| 5-19 | €215,05* | |
| 20-49 | €175,26* | |
| de 50 | Solicitado (en proceso) |
Especificaciones
Ilustraciones técnicas
- Dibujo de dimensiones
Information: Drawings are not in scale.
| Valores a tensión nominal | |
| Tensión nominal | 18 V |
| Velocidad en vacío | 67300 rpm |
| Corriente en vacío | 113 mA |
| Velocidad nominal | 63000 rpm |
| Par nominal (máx. par en continuo) | 8.28 mNm |
| Corriente nominal (máx. corriente en continuo) | 3.33 A |
| Par de arranque | 151 mNm |
| Corriente de arranque | 59.1 A |
| Máx. rendimiento | 92 % |
| Datos característicos | |
| Resistencia entre terminales | 0.304 Ω |
| Inductancia en terminales | 0.0166 mH |
| Constante de par | 2.55 mNm/A |
| Constante de velocidad | 3750 rpm/V |
| Relación velocidad/par | 447 rpm/mNm |
| Constante mecánica de tiempo de arranque | 1.63 ms |
| Momento de inercia del rotor | 0.349 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 19.5 K/W |
| Resistencia térmica bobinado-carcasa | 1.6 K/W |
| Constante de tiempo térmica del bobinado | 1.93 s |
| Constante de tiempo térmica del motor | 329 s |
| Temperatura ambiente | -20...+100 °C |
| Máx. temperatura de bobinado | +155 °C |
| Datos mecánicos | |
| Tipo de rodamiento/cojinete | Kugellager |
| Velocidad límite | 70000 rpm |
| Juego axial | 0 mm, con carga radial < 1.5 N |
| 0.28 mm, con carga radial > 1.5 N | |
| Juego radial | 0 mm |
| Máx. carga axial (dinámica) | 1.5 N |
| Máx. fuerza axial de montaje a presión (estática) | 50 N |
| (estático, eje apoyado) | 1500 N |
| Máx. carga radial | 6 N, 5 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 1 |
| Número de fases | 3 |
| Número de ciclos de esterilización | 2000 |
| Producto | |
| Peso | 34 g |
-
Diagrama de área
| Continuous operation range | ||
| Short term operation range | ||
Descripción
Los motores brushless ECX Speed con bobinado sin hierro destacan especialmente por un rango de velocidades enormemente amplio, alta potencia, excelentes características de regulación y lógicamente por su inigualable vida útil.
El ECX SPEED 13 L está disponible con sensores Hall, encoders o sin sensores, se puede combinar con reductores y la conexión eléctrica se puede configurar. Pida ya su motor ECX online.
