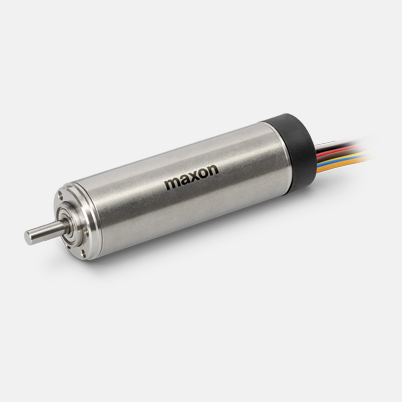

ECX PRIME 16 L Ø16 mm, brushless, con sensores Hall | Esterilizables, cojinetes cerámicos

ECX PRIME 16 L Ø16 mm, brushless, con sensores Hall
Tablas de precios Cantidad Precio por unidad
Precios sin IVA, más gastos de envío 1-4 €852,82*
5-19 €665,98*
20-49 €542,72*
de 50 Solicitado (en proceso)

*Los productos configurables solo pueden añadirse ya configurados al carrito de la compra.
Los precios pueden diferir dependiendo de su configuración individual.

Especificaciones

Valores a tensión nominal
Tensión nominal 24 V
Velocidad en vacío 17700 rpm
Corriente en vacío 108 mA
Velocidad nominal 16100 rpm
Par nominal (máx. par en continuo) 25.3 mNm
Corriente nominal (máx. corriente en continuo) 2.06 A
Par de arranque 304 mNm
Corriente de arranque 23.5 A
Máx. rendimiento 87 %
Datos característicos
Resistencia entre terminales 1.02 Ω
Inductancia en terminales 0.0329 mH
Constante de par 12.9 mNm/A
Constante de velocidad 740 rpm/V
Relación velocidad/par 58.5 rpm/mNm
Constante mecánica de tiempo de arranque 1.27 ms
Momento de inercia del rotor 2.08 gcm²
Datos térmicos
Resistencia térmica carcasa-ambiente 16.7 K/W
Resistencia térmica bobinado-carcasa 1.65 K/W
Constante de tiempo térmica del bobinado 5.82 s
Constante de tiempo térmica del motor 459 s
Temperatura ambiente -40...+135 °C
Máx. temperatura de bobinado +155 °C
Datos mecánicos
Tipo de rodamiento/cojinete Waelzlager
Velocidad límite 40000 rpm
Juego axial 0 mm, con carga radial < 1 N
0.14 mm, con carga radial > 1 N
Máx. carga axial (dinámica) 1 N
Máx. fuerza axial de montaje a presión (estática) 50 N
(estático, eje apoyado) 1000 N
Más especificaciones
Número de pares de polos 2
Número de fases 3
Número de ciclos de esterilización 1000
Producto
Peso 66 g

  • Diagrama de área

    Continuous operation range


    Short term operation range


Descripción

Los ECX PRIME son motores brushless extremadamente potentes y con bobinado sin hierro. Gracias al diseño de su rotor con 4 polos, se caracterizan por una extraordinaria densidad de par, un excelente dinamismo de regulación y un comportamiento rígido de la velocidad de giro en relación con el par. La versión esterilizable se ha concebido especialmente para aplicaciones médicas y puede esterilizase hasta 1000 veces en autoclaves. Para obtener una solución motriz a la medida de cada situación de montaje, este producto puede configurarse online.
