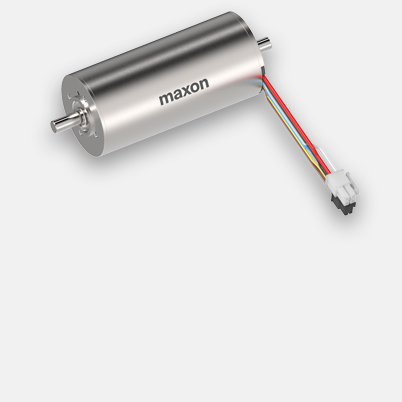

EC-i 52 Ø52 mm, brushless, 200 W, con sensores Hall | Alto par

Número de artículo 606793

EC-i 52 Ø52 mm, brushless, 200 W, con sensores Hall
Tablas de precios Cantidad Precio por unidad
Precios sin IVA, más gastos de envío 1-4 €509,25
5-19 €434,30
20-49 €358,73
de 50 Solicitado (en proceso)

Especificaciones

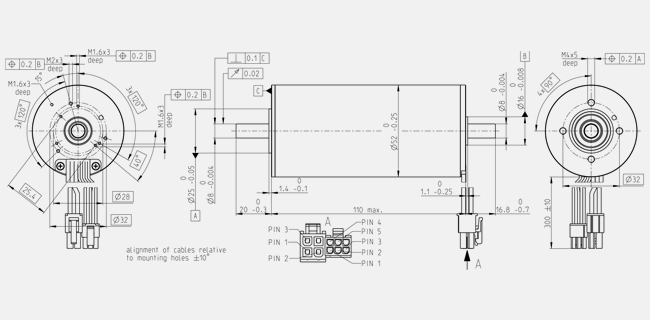

Ilustraciones técnicas

Valores a tensión nominal
Tensión nominal 24 V
Velocidad en vacío 3340 rpm
Corriente en vacío 657 mA
Velocidad nominal 2970 rpm
Par nominal (máx. par en continuo) 646 mNm
Corriente nominal (máx. corriente en continuo) 9.42 A
Par de arranque 6820 mNm
Corriente de arranque 205 A
Máx. rendimiento 89 %
Datos característicos
Resistencia entre terminales 0.117 Ω
Inductancia en terminales 0.149 mH
Constante de par 68 mNm/A
Constante de velocidad 140 rpm/V
Relación velocidad/par 0.241 rpm/mNm
Constante mecánica de tiempo de arranque 0.668 ms
Momento de inercia del rotor 264 gcm²
Datos térmicos
Resistencia térmica carcasa-ambiente 4.02 K/W
Resistencia térmica bobinado-carcasa 0.53 K/W
Constante de tiempo térmica del bobinado 19.7 s
Constante de tiempo térmica del motor 2310 s
Temperatura ambiente -40...+100 °C
Máx. temperatura de bobinado +155 °C
Datos mecánicos
Velocidad límite 5000 rpm
Juego axial 0 mm, con carga radial < 15 N
0.14 mm, con carga radial > 15 N
Máx. carga axial (dinámica) 12 N
Máx. fuerza axial de montaje a presión (estática) 150 N
(estático, eje apoyado) 6000 N
Máx. carga radial 110 N, 5 mm desde la brida
Más especificaciones
Número de pares de polos 8
Número de fases 3
Producto
Peso 1150 g
  • Diagrama de área

    Continuous operation range


    Short term operation range


Descripción

Gracias a su circuito magnético optimizado, los motores EC-i brushless con bobinado con hierro poseen una gran densidad de par y presentan, sin embargo, un reducido par de retención. El rotor interior multipolar proporciona es sumamente dinámico. Su robusto diseño con carcasa y brida de acero garantiza un versátil empleo. Pida ahora online su motor EC-i.
