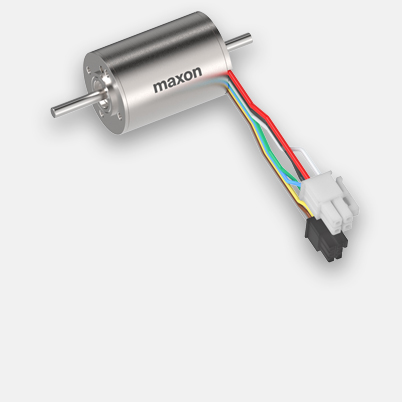

EC-i 30 Ø 30 mm, brushless, 45 W, con sensores Hall | High Torque
Número de artículo 539482
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €250,10 |
| 5-19 | €213,36 | |
| 20-49 | €176,21 | |
| de 50 | Solicitado (en proceso) |
Especificaciones
Ilustraciones técnicas

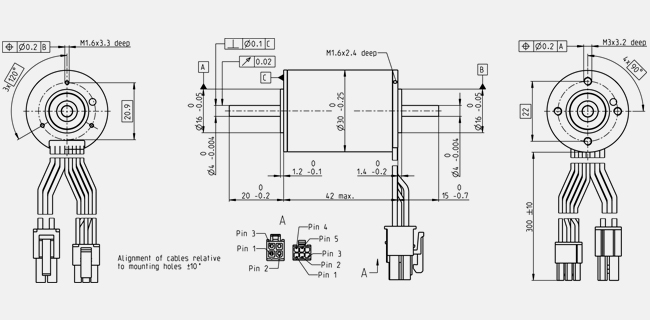

- Dibujo de dimensiones
| Valores a tensión nominal | |
| Tensión nominal | 24 V |
| Velocidad en vacío | 8510 rpm |
| Corriente en vacío | 149 mA |
| Velocidad nominal | 7050 rpm |
| Par nominal (máx. par en continuo) | 61.5 mNm |
| Corriente nominal (máx. corriente en continuo) | 2.21 A |
| Par de arranque | 480 mNm |
| Corriente de arranque | 29.4 A |
| Máx. rendimiento | 86 % |
| Datos característicos | |
| Resistencia entre terminales | 0.816 Ω |
| Inductancia en terminales | 0.749 mH |
| Constante de par | 26.6 mNm/A |
| Constante de velocidad | 359 rpm/V |
| Relación velocidad/par | 11 rpm/mNm |
| Constante mecánica de tiempo de arranque | 0.934 ms |
| Momento de inercia del rotor | 8.1 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 11.1 K/W |
| Resistencia térmica bobinado-carcasa | 3.75 K/W |
| Constante de tiempo térmica del bobinado | 27.5 s |
| Constante de tiempo térmica del motor | 866 s |
| Temperatura ambiente | -40...+100 °C |
| Máx. temperatura de bobinado | +155 °C |
| Datos mecánicos | |
| Tipo de rodamiento/cojinete | Rodamiento de bolas |
| Velocidad límite | 10000 rpm |
| Juego axial | 0 mm, con carga radial < 9 N |
| 0.14 mm, con carga radial > 9 N | |
| Máx. carga axial (dinámica) | 5 N |
| Máx. fuerza axial de montaje a presión (estática) | 98 N |
| (estático, eje apoyado) | 2000 N |
| Máx. carga radial | 25 N, 5 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 4 |
| Número de fases | 3 |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 156 g |
-
Diagrama de área
| Continuous operation range | ||
| Short term operation range | ||
