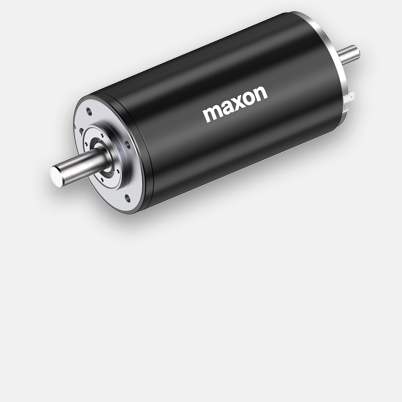

RE 65 ∅65 mm, Escobillas de grafito, 250 Vatios
Número de artículo 353295
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €1.005,86 |
| 5-19 | €903,24 | |
| 20-49 | €821,03 | |
| de 50 | Solicitado (en proceso) |
Especificaciones
Ilustraciones técnicas

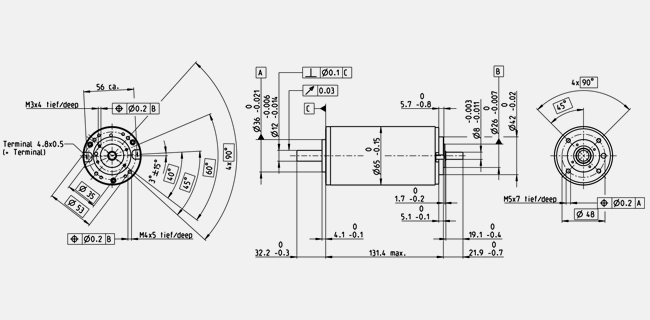

- Dibujo de dimensiones
Information: Drawings are not in scale.
| Valores a tensión nominal | |
| Tensión nominal | 24 V |
| Velocidad en vacío | 4090 rpm |
| Corriente en vacío | 697 mA |
| Velocidad nominal | 3810 rpm |
| Par nominal (máx. par en continuo) | 501 mNm |
| Corriente nominal (máx. corriente en continuo) | 10 A |
| Par de arranque | 15700 mNm |
| Corriente de arranque | 292 A |
| Máx. rendimiento | 83 % |
| Datos característicos | |
| Resistencia entre terminales | 0.0821 Ω |
| Inductancia en terminales | 0.0308 mH |
| Constante de par | 53.7 mNm/A |
| Constante de velocidad | 178 rpm/V |
| Relación velocidad/par | 0.272 rpm/mNm |
| Constante mecánica de tiempo de arranque | 3.68 ms |
| Momento de inercia del rotor | 1290 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 1.3 K/W |
| Resistencia térmica bobinado-carcasa | 1.85 K/W |
| Constante de tiempo térmica del bobinado | 118 s |
| Constante de tiempo térmica del motor | 1060 s |
| Temperatura ambiente | -30...+100 °C |
| Máx. temperatura de bobinado | +125 °C |
| Datos mecánicos | |
| Tipo de rodamiento/cojinete | Waelzlager |
| Velocidad límite | 5500 rpm |
| Juego axial | 0 mm, con carga radial < 25 N |
| 0.1 mm, con carga radial > 25 N | |
| Juego radial | 0.03 mm |
| Máx. carga axial (dinámica) | 70 N |
| Máx. fuerza axial de montaje a presión (estática) | 420 N |
| (estático, eje apoyado) | 12000 N |
| Máx. carga radial | 350 N, 15 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 2 |
| Número de segmentos de colector | 26 |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 2100 g |
-
Diagrama de área
| Continuous operation range | ||
| Short term operation range | ||
