| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €632,40 |
| 5-19 | €544,19 | |
| 20-49 | €436,83 | |
| de 50 | Solicitado (en proceso) |
NRND (Not Recommended for New Designs): Estos productos continúan disponibles, pero no se recomiendan para proyectos nuevos. El departamento de ventas le asesorará sobre posibles alternativas.
Especificaciones
Ilustraciones técnicas

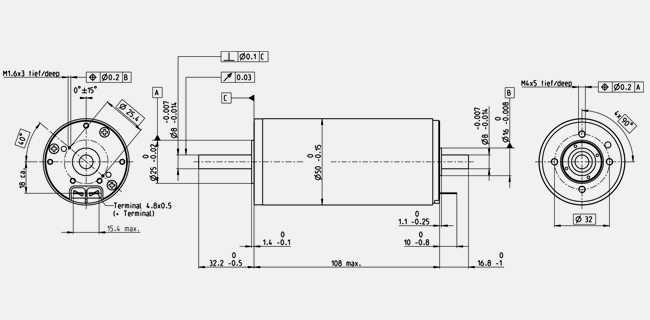

- Dibujo de dimensiones
Information: Drawings are not in scale.
| Valores a tensión nominal | |
| Tensión nominal | 70 V |
| Velocidad en vacío | 2760 rpm |
| Corriente en vacío | 27.4 mA |
| Velocidad nominal | 2470 rpm |
| Par nominal (máx. par en continuo) | 452 mNm |
| Corriente nominal (máx. corriente en continuo) | 1.89 A |
| Par de arranque | 4340 mNm |
| Corriente de arranque | 17.9 A |
| Máx. rendimiento | 92 % |
| Datos característicos | |
| Resistencia entre terminales | 3.9 Ω |
| Inductancia en terminales | 2.83 mH |
| Constante de par | 242 mNm/A |
| Constante de velocidad | 39.5 rpm/V |
| Relación velocidad/par | 0.638 rpm/mNm |
| Constante mecánica de tiempo de arranque | 3.74 ms |
| Momento de inercia del rotor | 560 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 3.81 K/W |
| Resistencia térmica bobinado-carcasa | 1.24 K/W |
| Constante de tiempo térmica del bobinado | 71.7 s |
| Constante de tiempo térmica del motor | 1370 s |
| Temperatura ambiente | -30...+100 °C |
| Máx. temperatura de bobinado | +125 °C |
| Datos mecánicos | |
| Tipo de rodamiento/cojinete | Rodamiento de bolas |
| Velocidad límite | 9500 rpm |
| Juego axial | 0 mm, con carga radial < 11.5 N |
| 0.1 mm, con carga radial > 11.5 N | |
| Juego radial | 0.03 mm |
| Máx. carga axial (dinámica) | 30 N |
| Máx. fuerza axial de montaje a presión (estática) | 150 N |
| (estático, eje apoyado) | 6000 N |
| Máx. carga radial | 110 N, 15 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 1 |
| Número de segmentos de colector | 15 |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 1100 g |
-
Diagrama de área
| Continuous operation range | ||
| Short term operation range | ||
