NRND (Not Recommended for New Designs): Estos productos continúan disponibles, pero no se recomiendan para proyectos nuevos. El departamento de ventas le asesorará sobre posibles alternativas.
Especificaciones
Ilustraciones técnicas

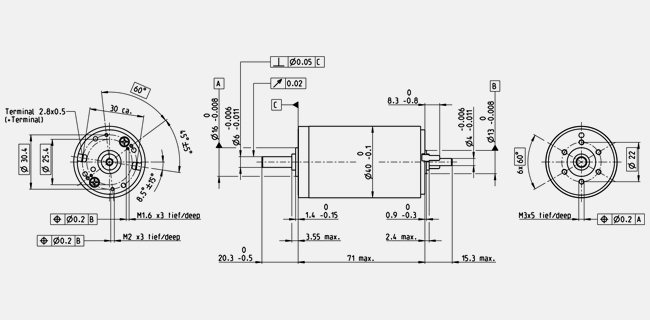

Dibujo de dimensiones
Information: Drawings are not in scale.
Valores a tensión nominal
Tensión nominal
48 V
Velocidad en vacío
7590 rpm
Corriente en vacío
68.6 mA
Velocidad nominal
7000 rpm
Par nominal (máx. par en continuo)
187 mNm
Corriente nominal (máx. corriente en continuo)
3.17 A
Par de arranque
2560 mNm
Corriente de arranque
42.4 A
Máx. rendimiento
92 %
Datos característicos
Resistencia entre terminales
1.13 Ω
Inductancia en terminales
0.33 mH
Constante de par
60.3 mNm/A
Constante de velocidad
158 rpm/V
Relación velocidad/par
2.97 rpm/mNm
Constante mecánica de tiempo de arranque
4.28 ms
Momento de inercia del rotor
137 gcm²
Datos térmicos
Resistencia térmica carcasa-ambiente
4.65 K/W
Resistencia térmica bobinado-carcasa
1.93 K/W
Constante de tiempo térmica del bobinado
41.5 s
Constante de tiempo térmica del motor
809 s
Temperatura ambiente
-30...+100 °C
Máx. temperatura de bobinado
+155 °C
Datos mecánicos
Tipo de rodamiento/cojinete
Waelzlager
Velocidad límite
12000 rpm
Juego axial
0.05 - 0.15 mm
Juego radial
0.025 mm
Máx. carga axial (dinámica)
5.6 N
Máx. fuerza axial de montaje a presión (estática)
110 N
(estático, eje apoyado)
1200 N
Máx. carga radial
28 N, 5 mm desde la brida
Más especificaciones
Número de pares de polos
1
Número de segmentos de colector
13
Número de ciclos de esterilización
0
Producto
Peso
480 g
Diagrama de área
Continuous operation range
Short term operation range

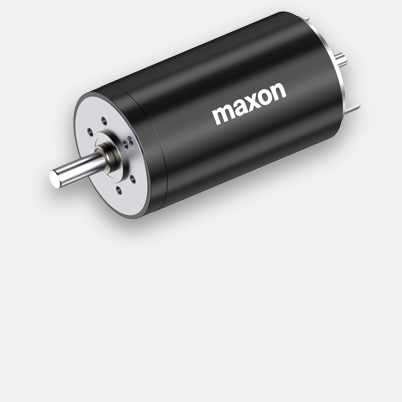

Descripción
Los motores CC de maxon son motores de corriente continua de excelente calidad, equipados con potentesimanes permanentes. El "alma" del motor es su rotor sin hierro patentado a nivel mundial.Esto supone una tecnología punta para motores compactos, potentes y de baja inercia.
