Detalles
NRND

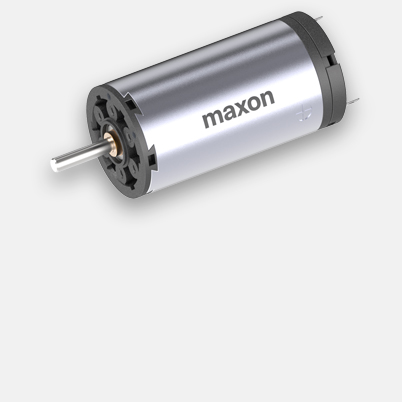

A-max 32 Ø32 mm, Escobillas de grafito, 20 Vatios, con terminales
Número de artículo 236662
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €216,52 |
| 5-19 | €194,20 | |
| 20-49 | €175,15 | |
| de 50 | Solicitado (en proceso) |
NRND (Not Recommended for New Designs): Estos productos continúan disponibles, pero no se recomiendan para proyectos nuevos. El departamento de ventas le asesorará sobre posibles alternativas.
Especificaciones
Ilustraciones técnicas
- Dibujo de dimensiones
Information: Drawings are not in scale.
| Valores a tensión nominal | |
| Tensión nominal | 24 V |
| Velocidad en vacío | 6460 rpm |
| Corriente en vacío | 42.8 mA |
| Velocidad nominal | 5060 rpm |
| Par nominal (máx. par en continuo) | 45.5 mNm |
| Corriente nominal (máx. corriente en continuo) | 1.33 A |
| Par de arranque | 212 mNm |
| Corriente de arranque | 6.02 A |
| Máx. rendimiento | 84 % |
| Datos característicos | |
| Resistencia entre terminales | 3.99 Ω |
| Inductancia en terminales | 0.556 mH |
| Constante de par | 35.2 mNm/A |
| Constante de velocidad | 271 rpm/V |
| Relación velocidad/par | 30.8 rpm/mNm |
| Constante mecánica de tiempo de arranque | 14.6 ms |
| Momento de inercia del rotor | 45.3 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 7.5 K/W |
| Resistencia térmica bobinado-carcasa | 2.1 K/W |
| Constante de tiempo térmica del bobinado | 18.3 s |
| Constante de tiempo térmica del motor | 521 s |
| Temperatura ambiente | -20...+85 °C |
| Máx. temperatura de bobinado | +125 °C |
| Datos mecánicos | |
| Tipo de rodamiento/cojinete | Waelzlager |
| Velocidad límite | 6000 rpm |
| Juego axial | 0.12 - 0.22 mm |
| Juego radial | 0.025 mm |
| Máx. carga axial (dinámica) | 7.6 N |
| Máx. fuerza axial de montaje a presión (estática) | 110 N |
| (estático, eje apoyado) | 0 N |
| Máx. carga radial | 32 N, 5 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 1 |
| Número de segmentos de colector | 13 |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 240 g |
-
Diagrama de área
| Continuous operation range | ||
| Short term operation range | ||
