Detalles

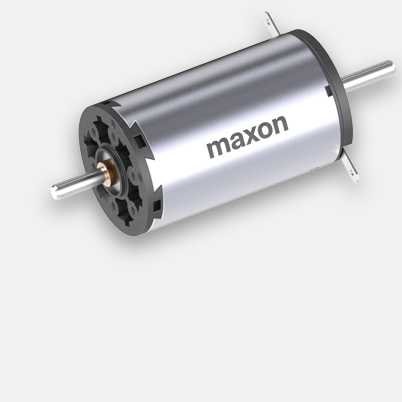

A-max 26 Ø26 mm, Escobillas de grafito, 11 Vatios, con terminales
Número de artículo 110963
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €157,68 |
| 5-19 | €141,36 | |
| 20-49 | €127,58 | |
| de 50 | Solicitado (en proceso) |
Especificaciones
Ilustraciones técnicas
- Dibujo de dimensiones
Information: Drawings are not in scale.
| Valores a tensión nominal | |
| Tensión nominal | 24 V |
| Velocidad en vacío | 8890 rpm |
| Corriente en vacío | 31.7 mA |
| Velocidad nominal | 6910 rpm |
| Par nominal (máx. par en continuo) | 18.4 mNm |
| Corriente nominal (máx. corriente en continuo) | 0.749 A |
| Par de arranque | 83.3 mNm |
| Corriente de arranque | 3.26 A |
| Máx. rendimiento | 82 % |
| Datos característicos | |
| Resistencia entre terminales | 7.36 Ω |
| Inductancia en terminales | 0.77 mH |
| Constante de par | 25.5 mNm/A |
| Constante de velocidad | 374 rpm/V |
| Relación velocidad/par | 108 rpm/mNm |
| Constante mecánica de tiempo de arranque | 14.7 ms |
| Momento de inercia del rotor | 13.1 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 13.2 K/W |
| Resistencia térmica bobinado-carcasa | 3.2 K/W |
| Constante de tiempo térmica del bobinado | 12.5 s |
| Constante de tiempo térmica del motor | 474 s |
| Temperatura ambiente | -30...+85 °C |
| Máx. temperatura de bobinado | +125 °C |
| Datos mecánicos | |
| Tipo de rodamiento/cojinete | Waelzlager |
| Velocidad límite | 10400 rpm |
| Juego axial | 0.1 - 0.2 mm |
| Juego radial | 0.025 mm |
| Máx. carga axial (dinámica) | 5 N |
| Máx. fuerza axial de montaje a presión (estática) | 75 N |
| (estático, eje apoyado) | 1200 N |
| Máx. carga radial | 20.5 N, 5 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 1 |
| Número de segmentos de colector | 13 |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 119 g |
-
Diagrama de área
| Continuous operation range | ||
| Short term operation range | ||
