Detalles
NRND

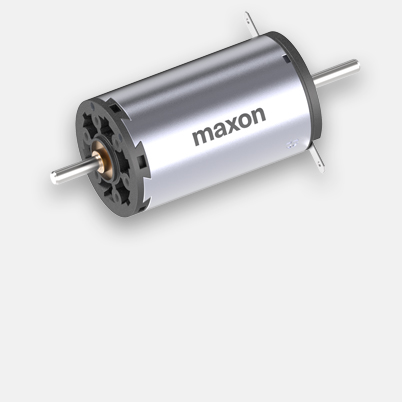

A-max 26 Ø26 mm, Escobillas de metal precioso CLL, 4.5 Vatios, con terminales
Número de artículo 110207
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €131,58 |
| 5-19 | €118,00 | |
| 20-49 | €106,42 | |
| de 50 | Solicitado (en proceso) |
NRND (Not Recommended for New Designs): Estos productos continúan disponibles, pero no se recomiendan para proyectos nuevos. El departamento de ventas le asesorará sobre posibles alternativas.
Especificaciones
Ilustraciones técnicas
- Dibujo de dimensiones
Information: Drawings are not in scale.
| Valores a tensión nominal | |
| Tensión nominal | 7.2 V |
| Velocidad en vacío | 4050 rpm |
| Corriente en vacío | 24 mA |
| Velocidad nominal | 2580 rpm |
| Par nominal (máx. par en continuo) | 13.8 mNm |
| Corriente nominal (máx. corriente en continuo) | 0.84 A |
| Par de arranque | 38.1 mNm |
| Corriente de arranque | 2.27 A |
| Máx. rendimiento | 81 % |
| Datos característicos | |
| Resistencia entre terminales | 3.17 Ω |
| Inductancia en terminales | 0.333 mH |
| Constante de par | 16.8 mNm/A |
| Constante de velocidad | 569 rpm/V |
| Relación velocidad/par | 108 rpm/mNm |
| Constante mecánica de tiempo de arranque | 14.9 ms |
| Momento de inercia del rotor | 13.2 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 13.2 K/W |
| Resistencia térmica bobinado-carcasa | 3.2 K/W |
| Constante de tiempo térmica del bobinado | 12.6 s |
| Constante de tiempo térmica del motor | 474 s |
| Temperatura ambiente | -30...+65 °C |
| Máx. temperatura de bobinado | +85 °C |
| Datos mecánicos | |
| Tipo de rodamiento/cojinete | Cojinete sinterizado |
| Velocidad límite | 6700 rpm |
| Juego axial | 0.1 - 0.2 mm |
| Juego radial | 0.012 mm |
| Máx. carga axial (dinámica) | 1.7 N |
| Máx. fuerza axial de montaje a presión (estática) | 80 N |
| (estático, eje apoyado) | 1200 N |
| Máx. carga radial | 5.5 N, 5 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 1 |
| Número de segmentos de colector | 13 |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 119 g |
-
Diagrama de área
| Continuous operation range | ||
| Short term operation range | ||
