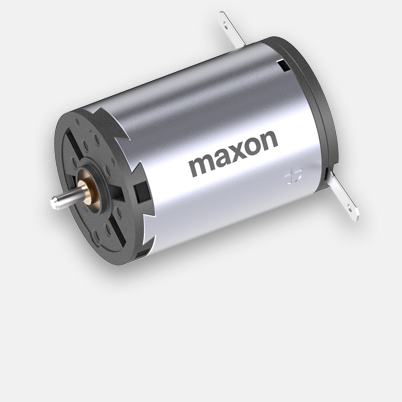

A-max 22 Ø22 mm, Escobillas de metal precioso CLL, 5 Vatios, con terminales
Número de artículo 110125
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €61,37 |
| 5-19 | €56,00 | |
| 20-49 | €50,95 | |
| de 50 | Solicitado (en proceso) |
Especificaciones
Ilustraciones técnicas

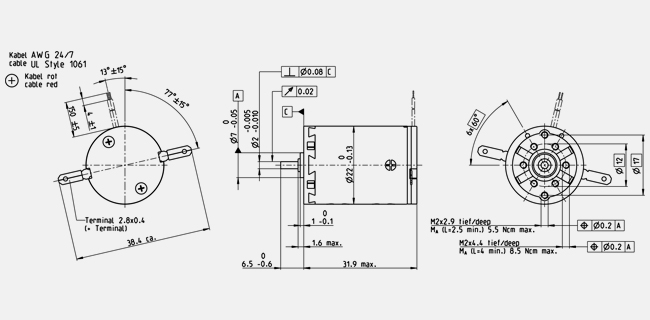

- Dibujo de dimensiones
Information: Drawings are not in scale.
| Valores a tensión nominal | |
| Tensión nominal | 24 V |
| Velocidad en vacío | 10700 rpm |
| Corriente en vacío | 8.81 mA |
| Velocidad nominal | 7990 rpm |
| Par nominal (máx. par en continuo) | 6.08 mNm |
| Corriente nominal (máx. corriente en continuo) | 0.294 A |
| Par de arranque | 24 mNm |
| Corriente de arranque | 1.13 A |
| Máx. rendimiento | 84 % |
| Datos característicos | |
| Resistencia entre terminales | 21.2 Ω |
| Inductancia en terminales | 1.37 mH |
| Constante de par | 21.2 mNm/A |
| Constante de velocidad | 450 rpm/V |
| Relación velocidad/par | 450 rpm/mNm |
| Constante mecánica de tiempo de arranque | 19.8 ms |
| Momento de inercia del rotor | 4.2 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 20 K/W |
| Resistencia térmica bobinado-carcasa | 6 K/W |
| Constante de tiempo térmica del bobinado | 9.78 s |
| Constante de tiempo térmica del motor | 313 s |
| Temperatura ambiente | -30...+65 °C |
| Máx. temperatura de bobinado | +85 °C |
| Datos mecánicos | |
| Tipo de rodamiento/cojinete | Cojinete sinterizado |
| Velocidad límite | 16000 rpm |
| Juego axial | 0.05 - 0.15 mm |
| Juego radial | 0.012 mm |
| Máx. carga axial (dinámica) | 1 N |
| Máx. fuerza axial de montaje a presión (estática) | 80 N |
| (estático, eje apoyado) | 0 N |
| Máx. carga radial | 2.8 N, 5 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 1 |
| Número de segmentos de colector | 9 |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 54 g |
-
Diagrama de área
| Continuous operation range | ||
| Short term operation range | ||
