Detalles

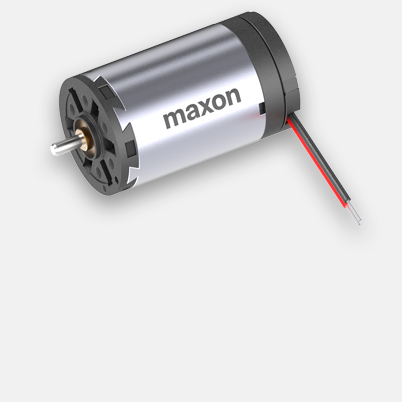

A-max 19 Ø19 mm, Escobillas de grafito, 2.5 Vatios, con cable

Número de artículo 352945

A-max 19 Ø19 mm, Escobillas de grafito, 2.5 Vatios, con cable
Tablas de precios Cantidad Precio por unidad
Precios sin IVA, más gastos de envío 1-4 €57,82
5-19 €52,73
20-49 €48,18
de 50 Solicitado (en proceso)

Especificaciones

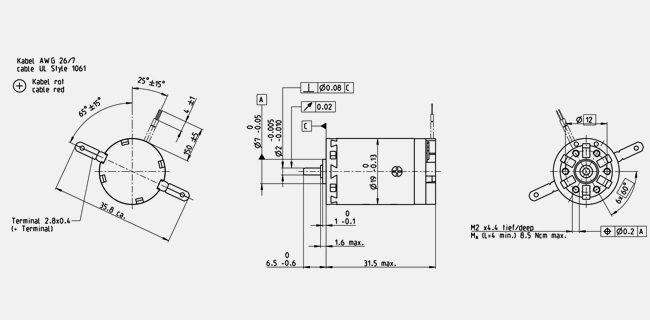

Ilustraciones técnicas

Information: Drawings are not in scale.

Valores a tensión nominal
Tensión nominal 12 V
Velocidad en vacío 9930 rpm
Corriente en vacío 44.6 mA
Velocidad nominal 5670 rpm
Par nominal (máx. par en continuo) 3.89 mNm
Corriente nominal (máx. corriente en continuo) 0.397 A
Par de arranque 9.47 mNm
Corriente de arranque 0.867 A
Máx. rendimiento 60 %
Datos característicos
Resistencia entre terminales 13.8 Ω
Inductancia en terminales 0.719 mH
Constante de par 10.9 mNm/A
Constante de velocidad 874 rpm/V
Relación velocidad/par 1110 rpm/mNm
Constante mecánica de tiempo de arranque 24.6 ms
Momento de inercia del rotor 2.12 gcm²
Datos térmicos
Resistencia térmica carcasa-ambiente 21.3 K/W
Resistencia térmica bobinado-carcasa 10.5 K/W
Constante de tiempo térmica del bobinado 11 s
Constante de tiempo térmica del motor 201 s
Temperatura ambiente -30...+85 °C
Máx. temperatura de bobinado +125 °C
Datos mecánicos
Tipo de rodamiento/cojinete Cojinete sinterizado
Velocidad límite 12000 rpm
Juego axial 0.05 - 0.15 mm
Juego radial 0.012 mm
Máx. carga axial (dinámica) 1 N
Máx. fuerza axial de montaje a presión (estática) 80 N
(estático, eje apoyado) 0 N
Máx. carga radial 2.7 N, 5 mm desde la brida
Más especificaciones
Número de pares de polos 1
Número de segmentos de colector 9
Número de ciclos de esterilización 0
Producto
Peso 33 g
  • Diagrama de área

    Continuous operation range


    Short term operation range


Descripción

Los motores A-max de maxon constituyen una innovadora gama de motores de corriente continua de excelente calidad, equipados con potentes imanes permanentes de AlNiCo. El "alma" del motor es el bobinado maxon, carente de hierro y probado millones de veces. Esto supone una tecnología punta para motores compactos, potentes y de baja inercia.
