Detalles

A-max 16 ØA-max 16 Ø16 mm, Escobillas de grafito, 2 Vatios, con terminales

Número de artículo 110078

A-max 16 ØA-max 16 Ø16 mm, Escobillas de grafito, 2 Vatios, con terminales
Tablas de precios Cantidad Precio por unidad
Precios sin IVA, más gastos de envío 1-4 €44,09
5-19 €40,18
20-49 €36,82
de 50 Solicitado (en proceso)

Especificaciones

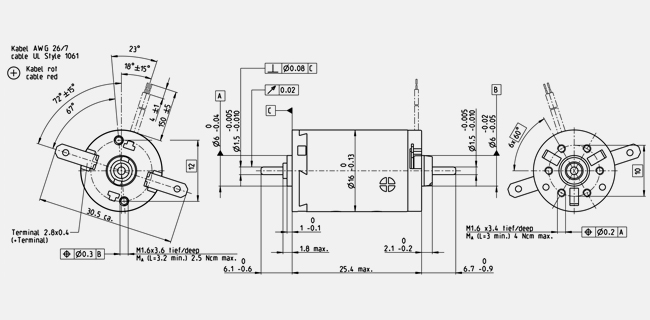

Ilustraciones técnicas

Information: Drawings are not in scale.

Valores a tensión nominal
Tensión nominal 18 V
Velocidad en vacío 10900 rpm
Corriente en vacío 25.9 mA
Velocidad nominal 4810 rpm
Par nominal (máx. par en continuo) 2.33 mNm
Corriente nominal (máx. corriente en continuo) 0.186 A
Par de arranque 4.48 mNm
Corriente de arranque 0.311 A
Máx. rendimiento 51 %
Datos característicos
Resistencia entre terminales 57.9 Ω
Inductancia en terminales 2.05 mH
Constante de par 14.4 mNm/A
Constante de velocidad 663 rpm/V
Relación velocidad/par 2660 rpm/mNm
Constante mecánica de tiempo de arranque 23.4 ms
Momento de inercia del rotor 0.838 gcm²
Datos térmicos
Resistencia térmica carcasa-ambiente 29.8 K/W
Resistencia térmica bobinado-carcasa 5.5 K/W
Constante de tiempo térmica del bobinado 3.41 s
Constante de tiempo térmica del motor 165 s
Temperatura ambiente -30...+85 °C
Máx. temperatura de bobinado +125 °C
Datos mecánicos
Tipo de rodamiento/cojinete Cojinete sinterizado
Velocidad límite 11900 rpm
Juego axial 0.05 - 0.15 mm
Juego radial 0.012 mm
Máx. carga axial (dinámica) 0.8 N
Máx. fuerza axial de montaje a presión (estática) 35 N
(estático, eje apoyado) 280 N
Máx. carga radial 1.4 N, 5 mm desde la brida
Más especificaciones
Número de pares de polos 1
Número de segmentos de colector 7
Número de ciclos de esterilización 0
Producto
Peso 22 g
  • Diagrama de área

    Continuous operation range


    Short term operation range


Descripción

Los motores A-max de maxon constituyen una innovadora gama de motores de corriente continua de excelente calidad, equipados con potentes imanes permanentes de AlNiCo. El "alma" del motor es el bobinado maxon, carente de hierro y probado millones de veces. Esto supone una tecnología punta para motores compactos, potentes y de baja inercia.
