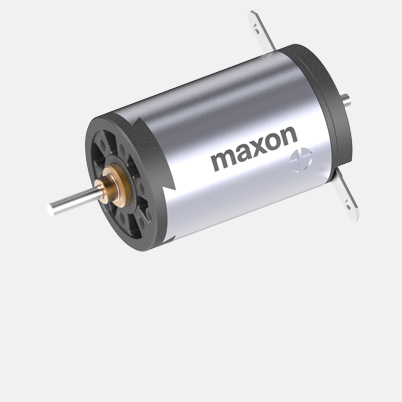

DC-max 16 S Ø16 mm, escobillas de grafito, cojinete sinterizado
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €81,68* |
| 5-19 | €64,10* | |
| 20-49 | €50,10* | |
| de 50 | Solicitado (en proceso) |
Especificaciones
Ilustraciones técnicas

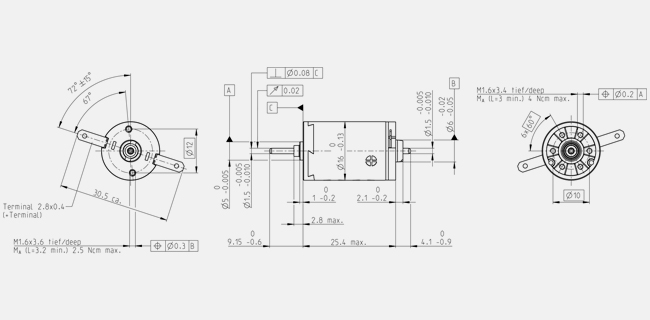

- Dibujo de dimensiones
Information: Drawings are not in scale.
| Valores a tensión nominal | |
| Tensión nominal | 12 V |
| Velocidad en vacío | 9860 rpm |
| Corriente en vacío | 33.6 mA |
| Velocidad nominal | 6200 rpm |
| Par nominal (máx. par en continuo) | 4.31 mNm |
| Corriente nominal (máx. corriente en continuo) | 0.413 A |
| Par de arranque | 11.9 mNm |
| Corriente de arranque | 1.05 A |
| Máx. rendimiento | 68 % |
| Datos característicos | |
| Resistencia entre terminales | 11.4 Ω |
| Inductancia en terminales | 0.343 mH |
| Constante de par | 11.2 mNm/A |
| Constante de velocidad | 849 rpm/V |
| Relación velocidad/par | 858 rpm/mNm |
| Constante mecánica de tiempo de arranque | 8.92 ms |
| Momento de inercia del rotor | 0.993 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 29.8 K/W |
| Resistencia térmica bobinado-carcasa | 5.5 K/W |
| Constante de tiempo térmica del bobinado | 4.8 s |
| Constante de tiempo térmica del motor | 288 s |
| Temperatura ambiente | -30...+85 °C |
| Máx. temperatura de bobinado | +125 °C |
| Datos mecánicos | |
| Tipo de rodamiento/cojinete | Cojinete sinterizado |
| Velocidad límite | 11000 rpm |
| Juego axial | 0.05 - 0.15 mm |
| Juego radial | 0.012 mm |
| Máx. carga axial (dinámica) | 0.8 N |
| Máx. fuerza axial de montaje a presión (estática) | 35 N |
| (estático, eje apoyado) | 200 N |
| Máx. carga radial | 1.4 N, 5 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 1 |
| Número de segmentos de colector | 7 |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 23 g |
-
Diagrama de área
| Continuous operation range | ||
| Short term operation range | ||
Descripción
Los motores maxon DC-max destacan por una máxima potencia en un mínimo volumen y por su inigualable relación calidad/precio.El DC-max 16 S es un minimotor con potentes imanes RE, la más reciente tecnología de bobinado, un diseño de coste optimizado y fabricación automatizada.
