Detalles
NRND
Configurable
Producto configurable
Mucho más que combinar. Configure su motor a su medida.
ECX SPEED 8 M Ø8 mm, brushless, sin sensores | Estándar
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €247,78* |
| 5-19 | €193,47* | |
| 20-49 | €157,68* | |
| de 50 | Solicitado (en proceso) |
NRND (Not Recommended for New Designs): Estos productos continúan disponibles, pero no se recomiendan para proyectos nuevos. El departamento de ventas le asesorará sobre posibles alternativas.
Especificaciones
Ilustraciones técnicas

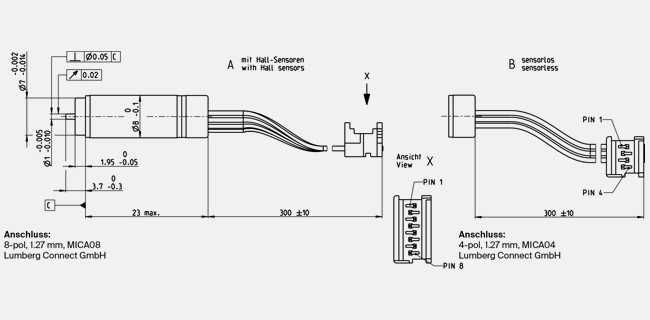

- Dibujo de dimensiones
| Valores a tensión nominal | |
| Tensión nominal | 6 V |
| Velocidad en vacío | 35400 rpm |
| Corriente en vacío | 105 mA |
| Velocidad nominal | 24200 rpm |
| Par nominal (máx. par en continuo) | 0.917 mNm |
| Corriente nominal (máx. corriente en continuo) | 0.687 A |
| Par de arranque | 3.04 mNm |
| Corriente de arranque | 1.98 A |
| Máx. rendimiento | 60 % |
| Datos característicos | |
| Resistencia entre terminales | 3.02 Ω |
| Inductancia en terminales | 0.039 mH |
| Constante de par | 1.53 mNm/A |
| Constante de velocidad | 6230 rpm/V |
| Relación velocidad/par | 12300 rpm/mNm |
| Constante mecánica de tiempo de arranque | 3.21 ms |
| Momento de inercia del rotor | 0.024961 gcm² |
| Datos térmicos | |
| Resistencia térmica carcasa-ambiente | 51.2 K/W |
| Resistencia térmica bobinado-carcasa | 3.5 K/W |
| Constante de tiempo térmica del bobinado | 0.832 s |
| Constante de tiempo térmica del motor | 154 s |
| Temperatura ambiente | -20...+85 °C |
| Máx. temperatura de bobinado | +125 °C |
| Datos mecánicos | |
| Tipo de rodamiento/cojinete | Rodamiento de bolas |
| Velocidad límite | 50000 rpm |
| Juego axial | 0 mm, con carga radial < 0.3 N |
| 0.07 mm, con carga radial > 0.3 N | |
| Juego radial | 0 mm |
| Máx. carga axial (dinámica) | 0.2 N |
| Máx. fuerza axial de montaje a presión (estática) | 10 N |
| (estático, eje apoyado) | 110 N |
| Máx. carga radial | 2 N, 2 mm desde la brida |
| Más especificaciones | |
| Número de pares de polos | 1 |
| Número de fases | 3 |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 6 g |
-
Diagrama de área
| Continuous operation range | ||
| Short term operation range | ||
Descripción
Los motores brushless ECX Speed con bobinado sin hierro destacan especialmente por un rango de velocidades enormemente amplio, alta potencia, excelentes características de regulación y lógicamente por su inigualable vida útil.El ECX SPEED 8 M está disponible con sensores Hall, encoder o sin sensores, se puede combinar con reductores y la conexión eléctrica se puede configurar. Pida ya su motor ECX online.
