| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €63,05 |
| 5-19 | €51,05 | |
| 20-49 | €42,53 | |
| de 50 | Solicitado (en proceso) |
NRND (Not Recommended for New Designs): Estos productos continúan disponibles, pero no se recomiendan para proyectos nuevos. El departamento de ventas le asesorará sobre posibles alternativas.
Especificaciones
Ilustraciones técnicas

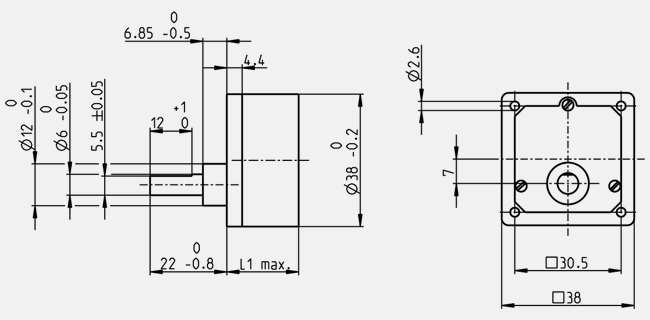

- Dibujo de dimensiones
Information: Drawings are not in scale.
| Datos generales | |
| Tipo de reductor | GS |
| Diámetro exterior | 38 mm |
| Versión | Versión estándar |
| Datos del reductor | |
| Relación de reducción | 10 : 1 |
| Relación de reducción absoluta | 10/1 |
| Máx. diámetro del eje del motor | 3 mm |
| Número de etapas | 2 |
| Máx. par en continuo | 0.1 Nm |
| Par de fuerza admisible brevemente | 0.3 Nm |
| Sentido de giro, de motor a eje de salida | = |
| Máx. rendimiento | 81 % |
| Holgura media del reductor sin carga | 1 ° |
| Momento de inercia | 0.6 gcm² |
| Longitud del reductor (L1) | 20.6 mm |
| Máx. potencia transmisible en continuo | 5.2 W |
| Máx. potencia transmisible brevemente | 16 W |
| Datos técnicos | |
| Rodamiento del eje de salida | Cojinete sinterizado |
| Juego radial | máx. 0.1 mm, 12 mm desde la brida |
| Juego axial | 0.03 - 0.2 mm |
| Máx. carga radial | 50 N, 12 mm desde la brida |
| Máx. carga axial (dinámica) | 30 N |
| Máx. fuerza axial de montaje a presión | 500 N |
| Máx. velocidad de entrada en continuo | 5000 rpm |
| Máx. velocidad de entrada brevemente | 5000 rpm |
| Rango de temperatura recomendado | -5...+80 °C |
| Rango de temperatura ampliado | 80...+80 °C |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 55 g |
-
Diagrama de área
| Continuous operation range | ||
| Short term operation range | ||
