| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €653,98 |
| 5-19 | €563,04 | |
| 20-49 | €499,25 | |
| de 50 | Solicitado (en proceso) |
Especificaciones
Ilustraciones técnicas

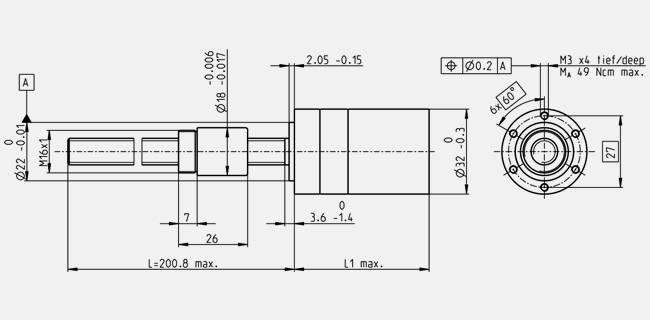

- Dibujo de dimensiones
Information: Drawings are not in scale.
| Datos generales | |
| Tipo de reductor | GP |
| Diámetro exterior | 32 mm |
| Versión | Transmisión de husillo con rosca métrica |
| Datos de la transmisión de husillo | |
| Número de etapas | 1 |
| Relación de reducción | 3.7 : 1 |
| Relación de reducción absoluta | 26/7 |
| Máx. diámetro del eje del motor | 6 mm |
| Máx. velocidad de avance | 36 mm/s |
| Máx. fuerza de avance en continuo | 257 N |
| Máx. fuerza de avance brevemente | 638 N |
| Sentido de giro, de motor a eje de salida | = |
| Máx. rendimiento | 22 % |
| Holgura media del reductor sin carga | 0.7 ° |
| Precisión mecánica de posicionamiento | 0.033 mm |
| Momento de inercia | 3 gcm² |
| Longitud del reductor (L1) | 51 mm |
| Máx. potencia transmisible en continuo | 230 W |
| Máx. potencia transmisible brevemente | 280 W |
| Datos técnicos | |
| Longitud del husillo | 200 mm |
| Rodamiento del eje de salida | Rodamiento de bolas |
| Juego radial | máx. 0.05 mm, 5 mm desde la brida |
| Mín. juego axial | máx. 0.008 mm |
| Máx. carga radial | 200 N, 15 mm desde la brida |
| Máx. carga axial (dinámica) | 2700 N |
| Máx. fuerza axial de montaje a presión | 2700 N |
| Máx. velocidad de entrada en continuo | 8000 rpm |
| Máx. velocidad de entrada brevemente | 8000 rpm |
| Rango de temperatura recomendado | -15...+80 °C |
| Rango de temperatura ampliado | 80...+80 °C |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 304 g |
