NRND

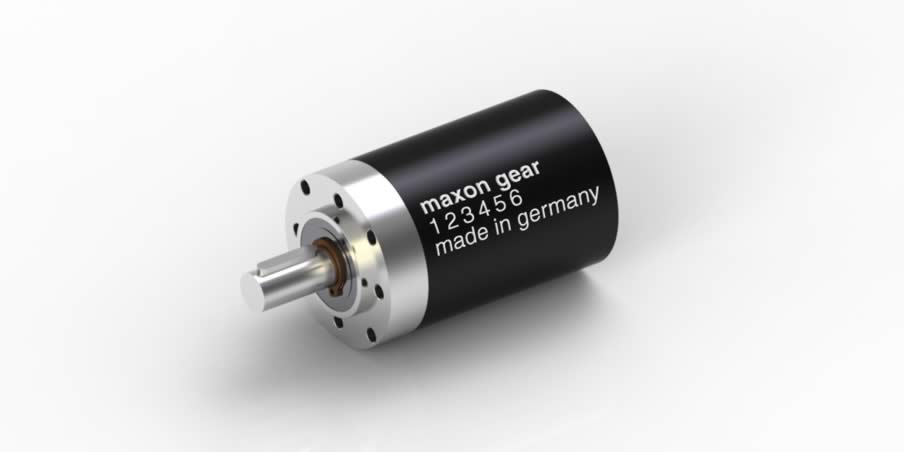

Reductor planetario GP 52 B Ø52 mm, 4 - 30 Nm, versión en cerámica | Versión cerámica
Número de artículo 223092
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €471,46 |
| 5-19 | €404,94 | |
| 20-49 | €331,88 | |
| de 50 | Solicitado (en proceso) |
NRND (Not Recommended for New Designs): Estos productos continúan disponibles, pero no se recomiendan para proyectos nuevos. El departamento de ventas le asesorará sobre posibles alternativas.
Especificaciones
Ilustraciones técnicas

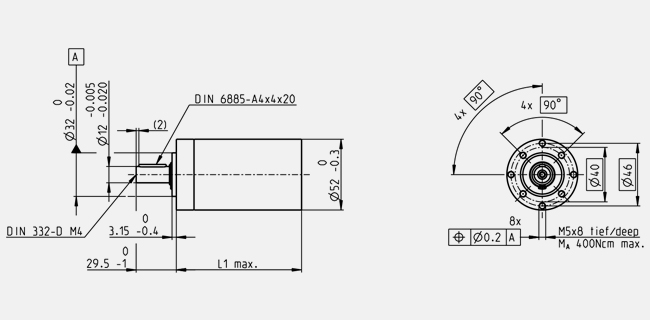

- Dibujo de dimensiones
Information: Drawings are not in scale.
| Datos generales | |
| Tipo de reductor | GP |
| Diámetro exterior | 52 mm |
| Versión | Versión cerámica |
| Datos del reductor | |
| Relación de reducción | 74 : 1 |
| Relación de reducción absoluta | 147/2 |
| Máx. diámetro del eje del motor | 10 mm |
| Número de etapas | 3 |
| Máx. par en continuo | 30 Nm |
| Par de fuerza admisible brevemente | 45 Nm |
| Sentido de giro, de motor a eje de salida | = |
| Máx. rendimiento | 75 % |
| Holgura media del reductor sin carga | 1 ° |
| Momento de inercia | 17.2 gcm² |
| Longitud del reductor (L1) | 78.5 mm |
| Máx. potencia transmisible en continuo | 250 W |
| Máx. potencia transmisible brevemente | 380 W |
| Datos técnicos | |
| Rodamiento del eje de salida | Rodamiento de bolas |
| Juego radial | máx. 0.06 mm, 12 mm desde la brida |
| Juego axial | 0 - 0.3 mm |
| Máx. carga radial | 900 N, 12 mm desde la brida |
| Máx. carga axial (dinámica) | 200 N |
| Máx. fuerza axial de montaje a presión | 500 N |
| Máx. velocidad de entrada en continuo | 6000 rpm |
| Máx. velocidad de entrada brevemente | 6000 rpm |
| Rango de temperatura recomendado | -15...+80 °C |
| Rango de temperatura ampliado | -40...+100 °C |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 770 g |
