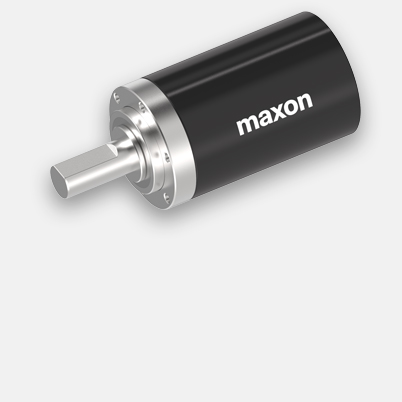

Reductor planetario GP 22 HP Ø22 mm, 2.0 - 3.4 Nm, High Power | High Power
Número de artículo 370799
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €294,52 |
| 5-19 | €198,63 | |
| 20-49 | €174,73 | |
| de 50 | Solicitado (en proceso) |
Especificaciones
Ilustraciones técnicas

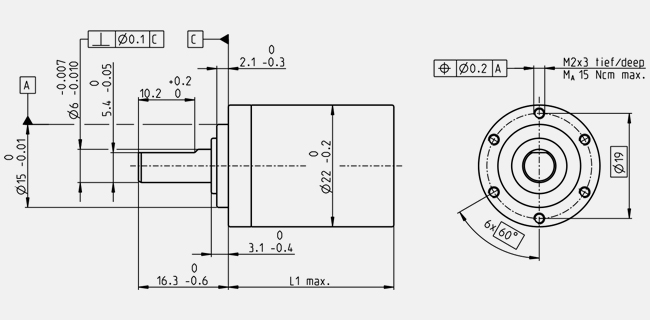

- Dibujo de dimensiones
Information: Drawings are not in scale.
| Datos generales | |
| Tipo de reductor | GP |
| Diámetro exterior | 22 mm |
| Versión | High Power |
| Datos del reductor | |
| Relación de reducción | 333 : 1 |
| Relación de reducción absoluta | 69255/208 |
| Máx. diámetro del eje del motor | 3.2 mm |
| Número de etapas | 4 |
| Máx. par en continuo | 3.4 Nm |
| Par de fuerza admisible brevemente | 3.8 Nm |
| Sentido de giro, de motor a eje de salida | = |
| Máx. rendimiento | 49 % |
| Holgura media del reductor sin carga | 2 ° |
| Momento de inercia | 0.4 gcm² |
| Longitud del reductor (L1) | 45.7 mm |
| Máx. potencia transmisible en continuo | 7 W |
| Máx. potencia transmisible brevemente | 11 W |
| Datos técnicos | |
| Rodamiento del eje de salida | Rodamiento de bolas |
| Juego radial | máx. 0.2 mm, 10 mm desde la brida |
| Juego axial | 0 - 0.1 mm |
| Máx. carga radial | 110 N, 10 mm desde la brida |
| Máx. carga axial (dinámica) | 100 N |
| Máx. fuerza axial de montaje a presión | 100 N |
| Máx. velocidad de entrada en continuo | 12000 rpm |
| Máx. velocidad de entrada brevemente | 12000 rpm |
| Rango de temperatura recomendado | -40...+100 °C |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 91 g |
