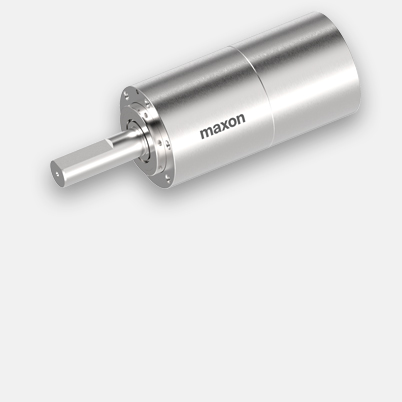

Reductor planetario GPX 22 UP Ø22 mm, 3 etapas | Ultra Performance
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €384,41* |
| 5-19 | €313,89* | |
| 20-49 | €263,99* | |
| de 50 | Solicitado (en proceso) |
Especificaciones
Ilustraciones técnicas

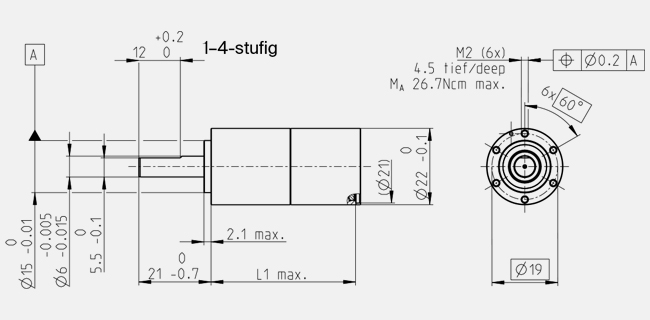

- Dibujo de dimensiones
| Datos generales | |
| Tipo de reductor | GPX |
| Diámetro exterior | 22 mm |
| Versión | Ultra Performance |
| Datos del reductor | |
| Relación de reducción | 111 : 1 |
| Relación de reducción absoluta | 357075/3211 |
| Número de etapas | 3 |
| Máx. par en continuo | 4.3 Nm |
| Par de fuerza admisible brevemente | 5.3 Nm |
| Sentido de giro, de motor a eje de salida | = |
| Máx. rendimiento | 90 % |
| Holgura media del reductor sin carga | 0.8 ° |
| Momento de inercia | 0.6 gcm² |
| Longitud del reductor (L1) | 41.9 mm |
| Máx. potencia transmisible en continuo | 20 W |
| Máx. potencia transmisible brevemente | 25 W |
| Datos técnicos | |
| Rodamiento del eje de salida | Rodamiento de bolas |
| Juego radial | máx. 0.1 mm, 5 mm desde la brida |
| Juego axial | 0 - 0.2 mm |
| Máx. carga radial | 150 N, 10 mm desde la brida |
| Máx. carga axial (dinámica) | 80 N |
| Máx. fuerza axial de montaje a presión | 120 N |
| Máx. velocidad de entrada en continuo | 10000 rpm |
| Máx. velocidad de entrada brevemente | 10000 rpm |
| Rango de temperatura recomendado | -20...+100 °C |
| Número de ciclos de esterilización | 0 |
| Producto | |
| Peso | 95 g |
-
Diagrama de área
| Continuous operation range | ||
| Short term operation range | ||
Descripción
Los reductores maxon GPX destacan por su altísima transmisión de fuerza en un formato muy pequeño. Su diseño modular sienta las bases de una solución específica para cada cliente. Su salida de fuerza y cojinete reforzados les permite transmitir pares de fuerza máximos con un rendimiento máximo.Las interfaces mecánicas pueden configurarse.
