Koaxdrive KD 32 Ø32 mm, 1.0 - 4.5 Nm, bajo ruido | Bajo ruido

Número de artículo 354724

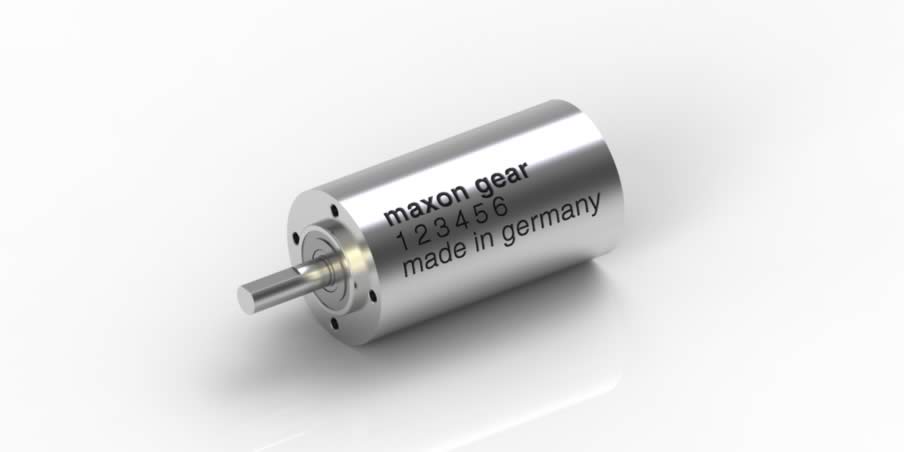

Koaxdrive KD 32 Ø32 mm, 1.0 - 4.5 Nm, bajo ruido
Tablas de precios Cantidad Precio por unidad
Precios sin IVA, más gastos de envío 1-4 €246,62
5-19 €176,84
20-49 €161,36
de 50 Solicitado (en proceso)

Los reductores solo pueden adquirirse como componentes de una combinación.

Especificaciones

Ilustraciones técnicas

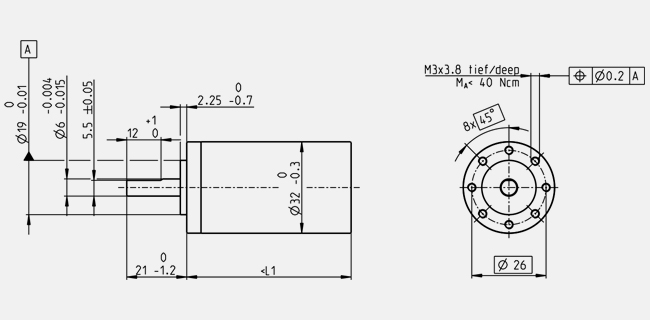

  • Dibujo de dimensiones

Information: Drawings are not in scale.

Datos generales
Tipo de reductor KD
Diámetro exterior 32 mm
Versión Versión estándar
Datos del reductor
Relación de reducción 33 : 1
Relación de reducción absoluta 33/1
Máx. diámetro del eje del motor 3 mm
Número de etapas 1
Máx. par en continuo 1 Nm
Par de fuerza admisible brevemente 1.25 Nm
Sentido de giro, de motor a eje de salida =
Máx. rendimiento 68 %
Holgura media del reductor sin carga 3.5 °
Momento de inercia 0.65 gcm²
Longitud del reductor (L1) 40.7 mm
Máx. potencia transmisible en continuo 25 W
Máx. potencia transmisible brevemente 32 W
Datos técnicos
Rodamiento del eje de salida Rodamiento de bolas
Juego radial máx. 0.14 mm, 5 mm desde la brida
Juego axial máx. 0.4 mm
Máx. carga radial 90 N, 10 mm desde la brida
Máx. carga axial (dinámica) 120 N
Máx. fuerza axial de montaje a presión 120 N
Máx. velocidad de entrada en continuo 8000 rpm
Máx. velocidad de entrada brevemente 8000 rpm
Rango de temperatura recomendado -15...+80 °C
Rango de temperatura ampliado 80...+80 °C
Número de ciclos de esterilización 0
Producto
Peso 130 g

Descripción

Los reductores planetarios y de engranajes rectos de precisión están adaptados a los motores maxon. La ventaja es que los reductores son directamente adaptados a los motores deseados en la fábrica proveedora. El piñón del motor es el engranaje de entrada de la primera etapa del reductor y está fijado al eje del motor.
