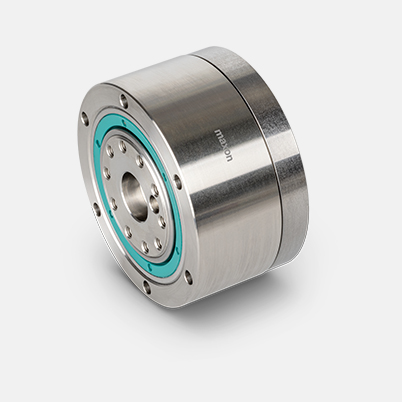

GSW 55 A Ø55 mm, reductor armónico | Sin holgura

Número de artículo 863427

GSW 55 A Ø55 mm, reductor armónico
Tablas de precios Cantidad Precio por unidad
Precios sin IVA, más gastos de envío 1-4 €467,99
5-19 €431,67
20-49 €396,30
de 50 Solicitado (en proceso)

Los reductores solo pueden adquirirse como componentes de una combinación.

Especificaciones
Tipo de reductor GSW
Diámetro exterior 55 mm
Versión A
Relación de reducción 50 : 1
Par permanente máximo 4.8 Nm
Par breve máximo 12 Nm
Máx. velocidad de entrada en continuo 3500 rpm
Máx. velocidad de entrada brevemente 8500 rpm
Máx. rendimiento 72 %
Momento de inercia 43.5 gcm²
Longitud del reductor (L1) 30.3 mm
Precisión mecánica de posicionamiento 1.5 arcmin
Precisión mecánica de repetición 0.01 arcmin
Pérdida por histéresis 2.5 arcmin
Rigidez a la torsión C1 0.29 10⁴ Nm/rad
Rigidez a la torsión C2 0.37 10⁴ Nm/rad
Rigidez a la torsión C3 0.47 10⁴ Nm/rad
Par M1 1.6 Nm
Par M2 3.2 Nm
Par de arranque sin carga 7.1 mNm
Par de retroceso sin carga 1.5 Nm
Par de trinquete 60 Nm
Par de flexión 190 Nm
Rodamiento del eje de salida Kreuzrollenlager
Rigidez a la inclinación 9.0 Nm/arcmin
Par inclinación máximo 28.0 Nm
Carga radial máxima 1650 N
Capacidad de carga dinámica 1890 N
Capacidad de carga estática 2140 N
Distancia entre el centro del rodamiento y de la salida 10 mm
Diámetro primitivo 34.7 mm
Temperatura ambiente -40...+100 °C
Producto
Peso 300 g

Descripción

Los engranajes de onda de deformación (Wellgetriebe) son ideales para tareas de posicionamiento de alta precisión, por ejemplo en robótica, así como en otras aplicaciones exigentes. Su diseño sin holgura, la alta transmisión de par y la elevada rigidez torsional, junto con una eficiencia inigualable, convierten a estos engranajes en la mejor opción en espacios de instalación reducidos.
