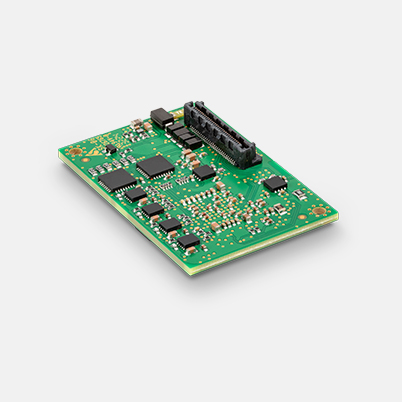

MicroMACS6 Module

Número de artículo 001822

MicroMACS6 Module
Tablas de precios Cantidad Precio por unidad
Precios sin IVA, más gastos de envío 1-4 €299,89
5-19 €263,99
20-49 €226,94
de 50 Solicitado (en proceso)

Especificaciones

Producto
Peso 9 g
Modos de regulación
Regulador de posición Si
Datos eléctricos
Tensión de alimentación de la lógica Vc (mín.) 8 V
Tensión de alimentación de la lógica Vc (máx.) 28 V
Frecuencia del lazo de posición PID 1 kHz
Entradas
Entradas digitales 6
Funciones de las entradas digitales free programmable
Entradas analógicas 2
Resolución, rango, circuito 12-bit, 0…+10V, 1kHz
Funciones de las entradas analógicas free programmable
Salidas
Salidas digitales 4
Funciones de las salidas digitales free programmable, 25kHz PWM
Salidas de tensión
Tensión de alimentación de sensor +5V DC, max. 200mA
Tensión de salida auxiliar +3.3V DC, max. 120mA
Interfaces
CAN Si
CANopen Master / Slave
CANopen application layer CiA 301
CANopen profiles motion control CiA 402
EtherCAT Ethernet
Indicador
Indicador de estado "preparado" (READY) green and yellow LED
Indicador de estado "error" (ERROR) red LED
Interfaz indicador de estado yes
Función de protección
Funciones de protección free programmable
Condiciones ambientales
Temperatura – funcionamiento (mín.) -30 °C
Temperatura – funcionamiento (máx.) 55 °C
Temperatura – almacenamiento (mín.) -40 °C
Temperatura – almacenamiento (máx.) 85 °C
Humedad (sin condensación) (mín.) 5 %
Humedad (sin condensación) (máx.) 90 %
Datos mecánicos
Peso 9 g
Dimensión (longitud) 45 mm
Dimensión (anchura) 30 mm
Dimensión (altura) 9.8 mm
Montaje holes for M2 screws
Software
Programa de instalación ApossIDE
Interfaz gráfica de usuario ApossIDE
Sistema operativo Windows 11,10, 7
DLL de Windows para PC 32-/64-bit
PC Master USB CAN Adapter
Ejemplos de programación ApossC_SDK, MS Visual C#, MS Visual C++
Funciones
Valor de consigna analógico Si
Generador de trayectorias con perfil sinusoidal/trapezoidal Si
Position Control Feed Forward Si
Velocity Control Feed Forward Si
Position Marker / Touch Probe Si
Quickstop Si
Enable Si
Position Compare Si
Controlador de los frenos de parada Si

Descripción

El MicroMACS6 Module está concebido de forma flexible y puede integrarse en placas base específicas del cliente. Con su reducido tamaño y sus funciones especializadas (de forma análoga al MicroMACS6), el MicroMACS6 Module es una excelente opción para usuarios que buscan una alternativa económica a controladores de movimiento de máximo rendimiento. Para una primera puesta en servicio, el MicroMACS6 puede utilizarse con idéntica funcionalidad como solución completamente integrada y lista para su uso, lo que simplifica el proceso de configuración.
