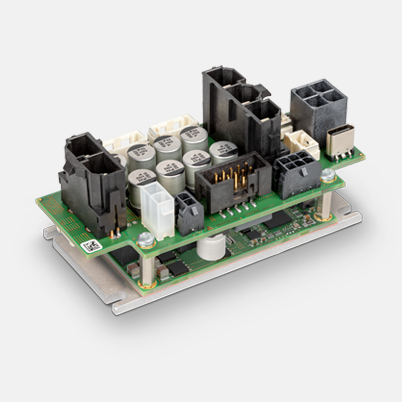

ESCON2 Compact 60/30, servocontrolador de 4 cuadrantes para motores DC/EC, 30 A, 10-60 VDC
Número de artículo 783734
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €636,82 |
| 5-19 | €560,61 | |
| 20-49 | €481,78 | |
| de 50 | Solicitado (en proceso) |
Especificaciones
| Producto | |
| Peso | 128 g |
| Motor | |
| Motores DC hasta | 1800 W |
| Motores brushless hasta | 1800 W |
| Sensor | |
| Sin sensor (motores DC) | Si |
| Tacodinamo DC | Si |
| Encoder incremental digital (2 canales, single ended) | Si |
| Encoder incremental digital (2 canales, diferencial) | Si |
| Sensores Hall digitales (motores brushless) | Si |
| Modos de regulación | |
| Regulador de corriente | Sí (par) |
| Regulador de velocidad | Si |
| Datos eléctricos | |
| Tensión de trabajo Vcc (mín.) | 10 V |
| Tensión de trabajo Vcc (máx.) | 60 V |
| Tensión de alimentación de la lógica Vc (mín.) opcional | 10 V |
| Tensión de alimentación de la lógica Vc (máx.) opcional | 60 V |
| Máx. tensión de salida (Factor * Vcc) | 0.95 |
| Máx. corriente de salida Imax | 60 A |
| Máx. duración de la máx. corriente de salida Imáx | 4 s |
| Corriente de salida en continuo | 30 A |
| Frecuencia de reloj del PWM de la etapa de salida | 50 kHz |
| Frecuencia del lazo de corriente PI | 50 kHz |
| Frecuencia del lazo de velocidad PI | 10 kHz |
| Máx. rendimiento | 98 % |
| Máx. velocidad (DC) | 120000 rpm |
| Máx. velocidad (EC; 1 par de polos), conmutación sinusoidal | 120000 rpm |
| Bobina de choque interna por fase | 0.47 µH |
| Entradas | |
| Señales de sensor Hall | H1, H2, H3 |
| Señales de encoder | A, A\, B, B\ |
| Máx. frecuencia de entrada del encoder | 6.7 MHz |
| Señales de sensor | Clock, Data |
| Entradas digitales | 8 |
| Funciones de las entradas digitales | Sentido de giro, activación del motor, uso universal, final de carrera, valor nominal PWM, offset de valor nominal PWM, parada rápida, cambio entre 4 valores nominales fijos |
| Entradas analógicas | 2 |
| Resolución, rango, circuito | 12 bits, -10…+10 V, diferencial |
| Funciones de las entradas analógicas | Valor nominal analógico, offset de valor nominal analógico, uso universal |
| Salidas | |
| Salidas digitales | 3 |
| Funciones de las salidas digitales | Error, limitación, frecuencia de conmutación Hall, frecuencia de giro Hall |
| Salidas analógicas | 2 |
| Resolución, rango | 12-bit, -4…+4V |
| Funciones de las salidas analógicas | Monitorización de corriente, monitorización de temperatura, monitorización de velocidad, valor fijo (uso universal) |
| Salidas de tensión | |
| Tensión de alimentación de sensor Hall | Ver "Tensión de alimentación de sensor |
| Tensión de alimentación del encoder | Ver "Tensión de alimentación de sensor |
| Tensión de alimentación de sensor | +5 VDC, max. 145 mA |
| Interfaces | |
| USB (Full Speed) | Sí |
| Indicador | |
| Indicador de estado "preparado" (READY) | LED verde |
| Indicador de estado "error" (ERROR) | LED rojo |
| Función de protección | |
| Funciones de protección | Limitación de corriente, sobrecorriente, cortocircuito en el cable del motor, temperatura excesiva del motor, temperatura excesiva de la electrónica, sobretensión, tensión insuficiente, transitorios de tensión, limitación de velocidad, pérdida de la señal de feedback, estado del sistema, comportamiento configurable para error y advertencia |
| Condiciones ambientales | |
| Temperatura – funcionamiento (mín.) | -30 °C |
| Temperatura – funcionamiento (máx.) | 25 °C |
| Temperatura – Rango ampliado | +25…75 °C (for derating refer to "Hardware Reference") |
| Temperatura – almacenamiento (mín.) | -40 °C |
| Temperatura – almacenamiento (máx.) | 85 °C |
| Humedad (sin condensación) (mín.) | 5 % |
| Humedad (sin condensación) (máx.) | 90 % |
| Datos mecánicos | |
| Peso | 128 g |
| Dimensión (longitud) | 93.5 mm |
| Dimensión (anchura) | 46 mm |
| Dimensión (altura) | 41 mm |
| Montaje | Orificios de fijación para tornillos M3 |
| Software | |
| Programa de instalación | Motion Installer |
| Interfaz gráfica de usuario | Motion Studio |
| Sistema operativo | Windows 11, 10, 7 |
| Funciones | |
| Modo de velocidad | Si |
| Modo de corriente | Si |
| Valor de consigna analógico | Si |
| Velocity Control Feed Forward | Si |
| Quickstop | Si |
| Enable | Si |
| Calibración automática avanzada del regulador | Si |
