ESCON Module 50/8, servocontrolador de 4 cuadrantes para motores DC/brushless, 8/15 A, 10-50 VDC

Número de artículo 532872

ESCON Module 50/8, servocontrolador de 4 cuadrantes para motores DC/brushless, 8/15 A, 10-50 VDC
Tablas de precios Cantidad Precio por unidad
Precios sin IVA, más gastos de envío 1-4 €267,47
5-19 €250,41
20-49 €231,57
de 50 Solicitado (en proceso)

Especificaciones

Producto
Peso 16 g
Motor
Motores DC hasta 400 W
Motores brushless hasta 400 W
Sensor
Sin sensor (motores DC) Si
Tacodinamo DC (motores DC) Si
Encoder incremental digital (2 canales, single ended) Si
Encoder incremental digital (2 canales, diferencial) Si
Encoder incremental digital (3 canales, diferencial) Si
Sensores Hall digitales (motores brushless) Si
Modos de regulación
Regulador de corriente Sí
Variador de velocidad Si
Regulador de velocidad Si
Datos eléctricos
Tensión de trabajo Vcc (mín.) 10 V
Tensión de trabajo Vcc (máx.) 50 V
Máx. tensión de salida (Factor * Vcc) 0.98
Máx. corriente de salida Imax 15 A
Máx. duración de la máx. corriente de salida Imáx 20 s
Corriente de salida en continuo 8 A
Frecuencia de reloj del PWM de la etapa de salida 53.6 kHz
Frecuencia del lazo de corriente PI 53.6 kHz
Frecuencia del lazo de velocidad PI 5.36 kHz
Máx. rendimiento 99 %
Máx. velocidad (DC) 150000 rpm
Máx. velocidad (EC; 1 par de polos), conmutación en bloque 150000 rpm
Entradas
Señales de sensor Hall H1, H2, H3
Señales de encoder A, A\, B, B\
Máx. frecuencia de entrada del encoder 1 MHz
Entradas digitales 2
Funciones de las entradas digitales Enable, enable sentido horario, enable sentido antihorario, enable sentido horario + sentido antihorario, enable + sentido de giro, parada, valor de consigna PWM, valor de consigna RC Servo, valor de consigna fijo
Entradas analógicas 2
Resolución, rango, circuito 12 bits, -10…+10V, diferencial
Funciones de las entradas analógicas Valor de consigna, limitación de corriente, offset, rampa de velocidad
Salidas
Salidas digitales 2
Funciones de las salidas digitales Listo, comparador de velocidad, com
Salidas analógicas 2
Resolución, rango 12 bits, -4…+4V
Funciones de las salidas analógicas monitorización de corriente, monitorización de velocidad, temperatura, valor fijo
Salidas de tensión
Tensión de alimentación de sensor Hall +5 VCC, máx. 30 mA
Tensión de alimentación del encoder +5 VCC, máx. 70 mA
Tensión de salida auxiliar +5 VCC, máx. 10 mA
Interfaces
USB (Full Speed) Sí
Indicador
Indicador de estado "preparado" (READY) LED verde
Indicador de estado "error" (ERROR) LED rojo
Función de protección
Funciones de protección límite de corriente, sobreintensidad, sobretemperatura, tensión insuficiente, sobretensión, transitorios de tensión, cortocircuitos en el cable del motor
Condiciones ambientales
Temperatura – funcionamiento (mín.) -40 °C
Temperatura – funcionamiento (máx.) 45 °C
Temperatura – Rango ampliado +45…+85°C, derating: véase la referencia del dispositivo
Temperatura – almacenamiento (mín.) -40 °C
Temperatura – almacenamiento (máx.) 85 °C
Humedad (sin condensación) (mín.) 5 %
Humedad (sin condensación) (máx.) 90 %
Datos mecánicos
Peso 16 g
Dimensión (longitud) 53.3 mm
Dimensión (anchura) 37.5 mm
Dimensión (altura) 14.5 mm
Montaje conectable a una regleta hembra de 2,54 mm de paso, tornillos adicionales con pernos roscados M2,5
Software
Programa de instalación ESCON Setup
Interfaz gráfica de usuario ESCON Studio
Sistema operativo Windows 10, 8, 7, Windows XP SP3

Descripción

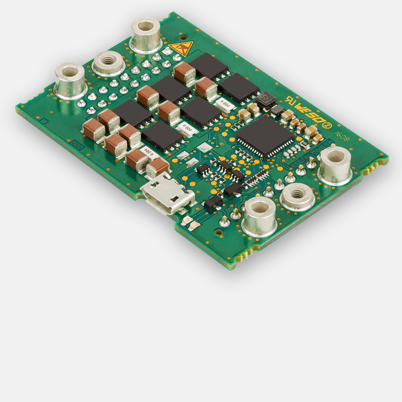

El ESCON Module 50/8 es un módulo servocontrolador potente y compacto de 4 cuadrantes, modulado por duración de pulso (PWM) para el accionamiento eficaz de motores DC con escobillas y motores EC brushless , de hasta aprox. 400 W.
