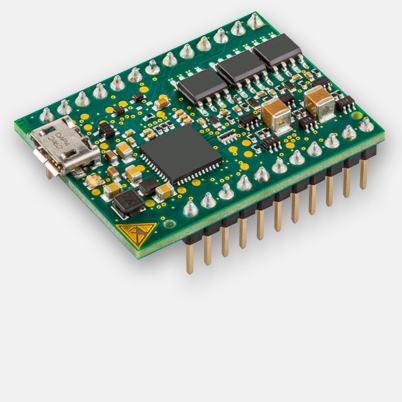

ESCON Module 24/2, servocontrolador de 4 cuadrantes para motores DC/brushless, 2/6 A, 10-24 VDC

Número de artículo 466023

ESCON Module 24/2, servocontrolador de 4 cuadrantes para motores DC/brushless, 2/6 A, 10-24 VDC
Tablas de precios Cantidad Precio por unidad
Precios sin IVA, más gastos de envío 1-4 €107,73
5-19 €102,27
20-49 €96,36
de 50 Solicitado (en proceso)

Especificaciones

Producto
Peso 7 g
Motor
Motores DC hasta 48 W
Motores brushless hasta 48 W
Sensor
Sin sensor (motores DC) Si
Tacodinamo DC Si
Encoder incremental digital (2 canales, single ended) Si
Encoder incremental digital (2 canales, diferencial) Si
Encoder incremental digital (3 canales, diferencial) Si
Sensores Hall digitales (motores brushless) Si
Modos de regulación
Regulador de corriente
Variador de velocidad Si
Regulador de velocidad Si
Datos eléctricos
Tensión de trabajo Vcc (mín.) 10 V
Tensión de trabajo Vcc (máx.) 24 V
Máx. tensión de salida (Factor * Vcc) 0.98
Máx. corriente de salida Imax 6 A
Máx. duración de la máx. corriente de salida Imáx 4 s
Corriente de salida en continuo 2 A
Frecuencia de reloj del PWM de la etapa de salida 53.6 kHz
Frecuencia del lazo de corriente PI 53.6 kHz
Frecuencia del lazo de velocidad PI 5.36 kHz
Máx. rendimiento 92 %
Máx. velocidad (DC) 150000 rpm
Máx. velocidad (EC; 1 par de polos), conmutación en bloque 150000 rpm
Entradas
Señales de sensor Hall H1, H2, H3
Señales de encoder A, A\, B, B\
Máx. frecuencia de entrada del encoder 1 MHz
Entradas digitales 2
Funciones de las entradas digitales Enable, enable sentido horario, enable sentido antihorario, enable sentido horario + sentido antihorario, enable + sentido de giro, parada, valor de consigna PWM, valor de consigna RC Servo, valor de consigna fijo
Entradas analógicas 2
Resolución, rango, circuito 12 bits, -10…+10V, diferencial
Funciones de las entradas analógicas Valor de consigna, limitación de corriente, offset, rampa de velocidad
Salidas
Salidas digitales 2
Funciones de las salidas digitales Listo, comparador de velocidad, comparador de corriente, frecuencia de conmutación
Salidas analógicas 2
Resolución, rango 12 bits, -4…+4V
Funciones de las salidas analógicas Monitorización de corriente, monitorización de velocidad, temperatura, valor fijo
Salidas de tensión
Tensión de alimentación de sensor Hall +5 VCC, máx. 30 mA
Tensión de alimentación del encoder +5 VCC, máx. 70 mA
Tensión de salida auxiliar +5 VCC, máx. 10 mA
Interfaces
USB 2.0 (Full Speed) Si
Indicador
Indicador de estado "preparado" (READY) LED verde
Indicador de estado "error" (ERROR) LED rojo
Función de protección
Funciones de protección Limitación de corriente, sobrecorriente, temperatura excesiva, subtensión, sobretensión, transitorios de tensión y cortocircuitos en el cable del motor
Condiciones ambientales
Temperatura – funcionamiento (mín.) -30 °C
Temperatura – funcionamiento (máx.) 60 °C
Temperatura – Rango ampliado +60…+80 °C, Derating: -0.1 A/°C
Temperatura – almacenamiento (mín.) -40 °C
Temperatura – almacenamiento (máx.) 85 °C
Humedad (sin condensación) (mín.) 5 %
Humedad (sin condensación) (máx.) 90 %
Datos mecánicos
Peso 7 g
Dimensión (longitud) 35.6 mm
Dimensión (anchura) 26.7 mm
Dimensión (altura) 12.7 mm
Montaje Conectable a regleta hembra RM 2,54 mm
Software
Programa de instalación ESCON Setup
Interfaz gráfica de usuario ESCON Studio
Sistema operativo Windows 10, 8, 7, Windows XP SP3

Descripción

El ESCON Module 24/2 es un servocontrolador OEM de 4 cuadrantes compacto y potente con modulación por duración de pulso (PWM) para un accionamiento eficiente de motores DC con escobillas y motores brushless (sin escobillas) con imanes permanentes de hasta
