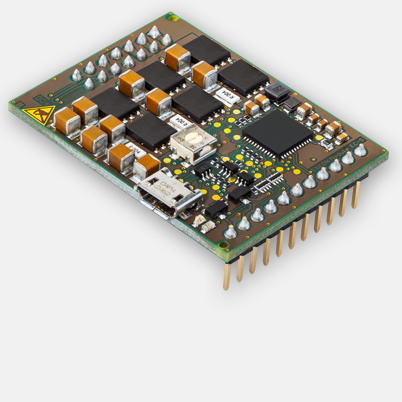

ESCON Module 50/4 EC-S, servocontrolador de 4 cuadrantes para motores EC sin sensores, 4/12 A, 10-50 VCC

Número de artículo 446925

ESCON Module 50/4 EC-S, servocontrolador de 4 cuadrantes para motores EC sin sensores, 4/12 A, 10-50 VCC
Tablas de precios Cantidad Precio por unidad
Precios sin IVA, más gastos de envío 1-4 €156,63
5-19 €146,63
20-49 €135,57
de 50 Solicitado (en proceso)

Especificaciones

Producto
Peso 11 g
Motor
Motores brushless hasta 200 W
Sensor
Sin sensores (motores brushless) Si
Modos de regulación
Variador de velocidad Si
Regulador de velocidad Si
Datos eléctricos
Tensión de trabajo Vcc (mín.) 10 V
Tensión de trabajo Vcc (máx.) 50 V
Máx. tensión de salida (Factor * Vcc) 0.96
Máx. corriente de salida Imax 12 A
Máx. duración de la máx. corriente de salida Imáx 30 s
Corriente de salida en continuo 4 A
Frecuencia de reloj del PWM de la etapa de salida 53.6 kHz
Frecuencia del lazo de velocidad PI 5.36 kHz
Máx. rendimiento 97 %
Máx. velocidad (EC; 1 par de polos), conmutación en bloque 120000 rpm
Entradas
Entradas digitales 2
Funciones de las entradas digitales Enable, enable sentido horario, enable sentido antihorario, enable sentido horario + sentido antihorario, enable + sentido de giro, parada, valor de consigna PWM, valor de consigna RC Servo, valor de consigna fijo
Entradas analógicas 2
Resolución, rango, circuito 12 bits, -10…+10V, diferencial
Funciones de las entradas analógicas Valor de consigna, limitación de corriente, offset, rampa de velocidad
Potenciómetros 1
Funciones de los potenciómetros Valor de consigna, limitación de corriente, offset, rampa de velocidad, amplificación, factor IxR
Salidas
Salidas digitales 2
Funciones de las salidas digitales Listo, comparador de velocidad, comparador de corriente, frecuencia de conmutación
Salidas analógicas 2
Resolución, rango 12 bits, -4…+4V
Funciones de las salidas analógicas Monitorización de corriente, monitorización de velocidad, temperatura, valor fijo
Salidas de tensión
Tensión de salida auxiliar +5 VCC, máx. 110 mA
Interfaces
USB (Full Speed) Si
Indicador
Indicador de estado "preparado" (READY) LED verde
Indicador de estado "error" (ERROR) LED rojo
Función de protección
Funciones de protección Limitación de corriente, fallo de arranque, sobrecorriente, temperatura excesiva, subtensión, sobretensión, transitorios de tensión y cortocircuitos en el cable del motor
Condiciones ambientales
Temperatura – funcionamiento (mín.) -30 °C
Temperatura – funcionamiento (máx.) 45 °C
Temperatura – Rango ampliado +45…+65°C, Derating: -0.2 A/°C
Temperatura – almacenamiento (mín.) -40 °C
Temperatura – almacenamiento (máx.) 85 °C
Humedad (sin condensación) (mín.) 5 %
Humedad (sin condensación) (máx.) 90 %
Datos mecánicos
Peso 11 g
Dimensión (longitud) 43.2 mm
Dimensión (anchura) 31.8 mm
Dimensión (altura) 12.7 mm
Montaje Conectable a regleta hembra RM 2,54 mm
Software
Programa de instalación ESCON Setup
Interfaz gráfica de usuario ESCON Studio
Sistema operativo Windows 10, 8, 7, Windows XP SP3

Descripción

N Module 50/4 EC-S es un potente y compacto servocontrolador OEM de 4 cuadrantes modulado por duración de pulso (PWM) para el accionamiento eficaz de motores EC de imán permanente, sin escobillas ni sensores Hall, de hasta aprox. 200 W.
