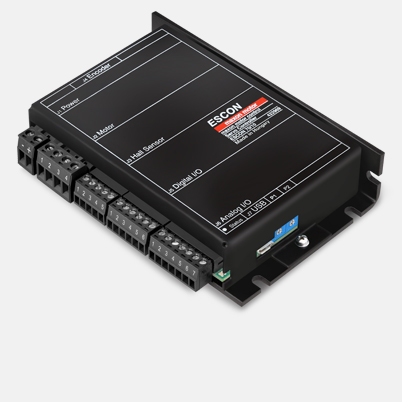

ESCON 70/10, Servocontroladoras 4-Q para motores DC/EC, 10/30 A, 10 - 70 VCC
Número de artículo 422969
Tablas de precios | Cantidad | Precio por unidad |
---|---|---|
Precios sin IVA, más gastos de envío | 1-4 | €417,67 |
5-19 | €390,94 | |
20-49 | €361,57 | |
de 50 | Solicitado (en proceso) |
Especificaciones
Producto | |
Peso | 259 g |
Motor | |
Motores DC hasta | 700 W |
Motores brushless hasta | 700 W |
Sensor | |
Sin sensor (motores DC) | Si |
Tacodinamo DC (motores DC) | Si |
Encoder incremental digital (2 canales, single ended) | Si |
Encoder incremental digital (2 canales, diferencial) | Si |
Encoder incremental digital (3 canales, diferencial) | Si |
Sensores Hall digitales (motores brushless) | Si |
Modos de regulación | |
Regulador de corriente | Si |
Variador de velocidad | Si |
Regulador de velocidad | Si |
Datos eléctricos | |
Tensión de trabajo Vcc (mín.) | 10 V |
Tensión de trabajo Vcc (máx.) | 70 V |
Máx. tensión de salida (Factor * Vcc) | 0.95 |
Máx. corriente de salida Imax | 30 A |
Máx. duración de la máx. corriente de salida Imáx | 20 s |
Corriente de salida en continuo | 10 A |
Frecuencia de reloj del PWM de la etapa de salida | 53.6 kHz |
Frecuencia del lazo de corriente PI | 53.6 kHz |
Frecuencia del lazo de velocidad PI | 5.36 kHz |
Máx. rendimiento | 98 % |
Máx. velocidad (DC) | 150000 rpm |
Máx. velocidad (EC; 1 par de polos), conmutación en bloque | 150000 rpm |
Bobina de choque interna por fase | 15 µH |
Entradas | |
Señales de sensor Hall | H1, H2, H3 |
Señales de encoder | A, A, B, B\ |
Máx. frecuencia de entrada del encoder | 1 MHz |
Entradas digitales | 2 |
Funciones de las entradas digitales | Enable, enable sentido horario, enable sentido antihorario, enable sentido horario + sentido antihorario, enable + sentido de giro, parada, valor de consigna PWM, valor de consigna RC Servo, valor de consigna fijo |
Entradas analógicas | 2 |
Resolución, rango, circuito | 12 bits, -10…+10V, diferencial |
Funciones de las entradas analógicas | Valor de consigna, limitación de corriente, offset, rampa de velocidad |
Potenciómetros | 2 |
Funciones de los potenciómetros | Valor de consigna, limitación de corriente, offset, rampa de velocidad, amplificación, factor IxR |
Salidas | |
Salidas digitales | 2 |
Funciones de las salidas digitales | Listo, comparador de velocidad, comparador de corriente, frecuencia de conmutación |
Salidas analógicas | 2 |
Resolución, rango | 12-bit, -4…+4V |
Funciones de las salidas analógicas | Monitorización de corriente, monitorización de velocidad, temperatura, valor fijo |
Salidas de tensión | |
Tensión de alimentación de sensor Hall | +5 VCC, máx. 30 mA |
Tensión de alimentación del encoder | +5 VCC, máx. 70 mA |
Tensión de salida auxiliar | +5 VCC, máx. 10 mA |
Interfaces | |
USB (Full Speed) | Si |
Indicador | |
Indicador de estado "preparado" (READY) | LED verde |
Indicador de estado "error" (ERROR) | LED rojo |
Función de protección | |
Funciones de protección | Limitación de corriente, sobrecorriente, temperatura excesiva, subtensión, sobretensión, transitorios de tensión y cortocircuitos en el cable del motor |
Condiciones ambientales | |
Temperatura – funcionamiento (mín.) | -30 °C |
Temperatura – funcionamiento (máx.) | 45 °C |
Temperatura – Rango ampliado | +45…+82°C, Derating: -0.27 A/°C |
Temperatura – almacenamiento (mín.) | -40 °C |
Temperatura – almacenamiento (máx.) | 85 °C |
Humedad (sin condensación) (mín.) | 5 % |
Humedad (sin condensación) (máx.) | 90 % |
Datos mecánicos | |
Peso | 259 g |
Dimensión (longitud) | 125 mm |
Dimensión (anchura) | 78.5 mm |
Dimensión (altura) | 27 mm |
Montaje | Agujeros de fijación para tornillos M4 |
Software | |
Programa de instalación | ESCON Setup |
Interfaz gráfica de usuario | ESCON Studio |
Sistema operativo | Windows 10, 8, 7, Windows XP SP3 |
Descripción
ESCON 70/10 es un potente servocontrolador de tamaño reducido y 4 cuadrantes modulado por duración de pulso (PWM) para accionar eficazmente motores CC con escobillas o motores EC sin escobillas de hasta aprox. 700 W.Descargas
