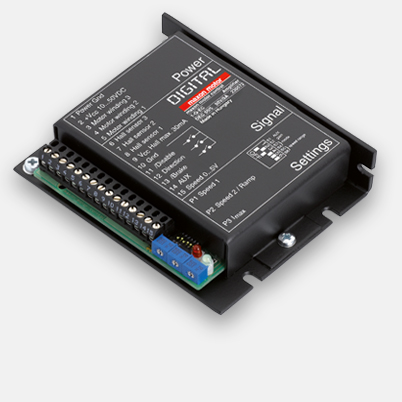

DEC 50/5, Amplificador digital 1-Q-EC 50 V/5 A, control de velocidad, funcionamiento PWM
Número de artículo 230572
| Tablas de precios | Cantidad | Precio por unidad |
|---|---|---|
| Precios sin IVA, más gastos de envío | 1-4 | €285,47 |
| 5-19 | €267,15 | |
| 20-49 | €247,15 | |
| de 50 | Solicitado (en proceso) |
NRND (Not Recommended for New Designs): Estos productos continúan disponibles, pero no se recomiendan para proyectos nuevos. El departamento de ventas le asesorará sobre posibles alternativas.
Especificaciones
| Producto | |
| Peso | 155 g |
| Motor | |
| Motores brushless hasta | 250 W |
| Sensor | |
| Sensores Hall digitales (motores brushless) | Si |
| Modos de regulación | |
| Regulador de corriente | Sí |
| Variador de velocidad | Si |
| Regulador de velocidad | Si |
| Datos eléctricos | |
| Tensión de trabajo Vcc (mín.) | 10 V |
| Tensión de trabajo Vcc (máx.) | 50 V |
| Máx. tensión de salida (Factor * Vcc) | 0.95 |
| Máx. corriente de salida Imax | 10 A |
| Corriente de salida en continuo | 5 A |
| Frecuencia de reloj del PWM de la etapa de salida | 39 kHz |
| Frecuencia del lazo de velocidad PI | 0.16 kHz |
| Máx. velocidad (EC; 1 par de polos), conmutación en bloque | 120000 rpm |
| Bobina de choque interna por fase | 0 µH |
| Entradas | |
| Señales de sensor Hall | H1, H2, H3 |
| Entradas digitales | 4 |
| Funciones de las entradas digitales | habilitar, sentido, freno, valor de consigna fijo |
| Entradas analógicas | 1 |
| Resolución, rango, circuito | 10 bits, 0…+5V, referido a tierra |
| Funciones de las entradas analógicas | valor de consigna |
| Potenciómetros | 3 |
| Funciones de los potenciómetros | valor de consigna 1, valor de consigna 2/rampa, límite de corriente |
| Microinterruptores | 6 |
| Funciones de los microinterruptores | modo operativo, rango de velocidades, ganancia, configuración |
| Salidas de tensión | |
| Tensión de alimentación de sensor Hall | +7…12 VCC, máx. 30 mA |
| Tensión de salida auxiliar | +5 VCC, Ro=220 Ω |
| Indicador | |
| Indicador de estado "preparado" (READY) | LED verde |
| Indicador de estado "error" (ERROR) | LED rojo |
| Función de protección | |
| Funciones de protección | límite de corriente, protección de bloqueo, sobretemperatura, transitorios de tensión, cortocircuitos en el cable del motor |
| Condiciones ambientales | |
| Temperatura – funcionamiento (mín.) | -10 °C |
| Temperatura – funcionamiento (máx.) | 45 °C |
| Temperatura – almacenamiento (mín.) | -40 °C |
| Temperatura – almacenamiento (máx.) | 85 °C |
| Humedad (sin condensación) (mín.) | 20 % |
| Humedad (sin condensación) (máx.) | 80 % |
| Datos mecánicos | |
| Peso | 155 g |
| Dimensión (longitud) | 95 mm |
| Dimensión (anchura) | 75 mm |
| Dimensión (altura) | 24 mm |
| Montaje | Brida para tornillos M3 |
Descripción
El DEC 50/5 (Digital EC Controller) es un amplificador de 1 cuadrante para el control de motores EC con sensores Hall y una salida máxima de 250 W.Descargas
